ILSI晶振,石英晶振,15晶振,无源晶振

ILSI晶振,石英晶振,15晶振,无源晶振ILSI晶振,石英晶振,15晶振,无源晶振

产品简介

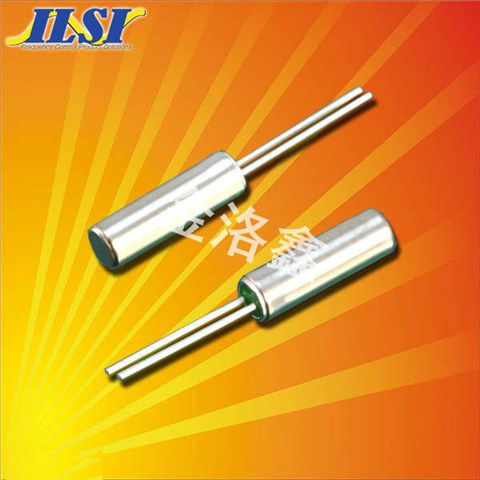

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/U石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.

产品详情

ILSI America成立于1987年,总部位于加州科斯塔梅萨。当时的商业模式很简单,成为石英晶体谐振器和时钟振荡器的供应商,以支持北美频率控制市场,在随后的29年中,随着全球频率控制产品市场需求呈指数级增长和全球化,ILSI通过有机增长和收购应对不断变化的市场和客户群。
1995年,ILSI北京中国办事处开业。1998年,ILSI晶振美国公司搬迁到它现在的位置,这是一个位于内华达州里诺的10,000平方英尺的世界总部。1999年,ILSI香港中海物流中心开业。2007年ILSI韩国办事处的开业完成了我们在美国和亚洲提供真正实体店的目标,这些实体由直接员工提供,以支持我们在北美,墨西哥,亚洲和欧洲快速增长的客户群。

ILSI晶振,石英晶振,15晶振,无源晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/U形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

石英晶振曲率半径加工技术:圆柱晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)。金属表面SMD晶振,2520小体积谐振器,KX-6晶振

ILSI晶振

单位

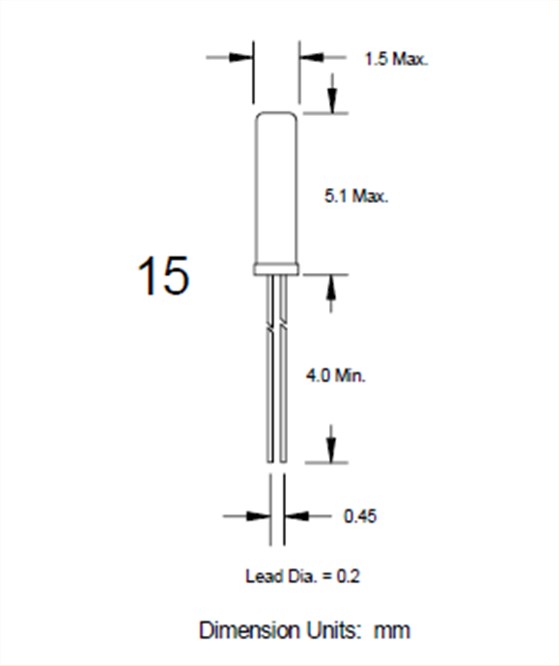

15晶振

石英晶振基本条件

标准频率

f_nom

30~192KHZ

标准频率

储存温度

T_stg

-40°C~+85°C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

1μW Max.

推荐:1μW

频率公差

f_— l

±20× 10-6

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

-0.034× 10-6/-40°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

12.5PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C,DL = 100μW

频率老化

f_age

±5× 10-6/year Max.

+25°C,第一年

15

金属表面SMD晶振,2520小体积谐振器,KX-6晶振

这些晶振知识介绍是指,金属面晶振在产品上线之后发生不良品或者没反应的情况下,自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。ILSI晶振,石英晶振,15晶振,无源晶振
我们可以先使用示波器或者频率计数器来检查石英DIP晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查。如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6。

你可以先把晶体卸载下来并测试石英进口晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。比如等效电路测试如下:金属表面SMD晶振,2520小体积谐振器,KX-6晶振

金属表面SMD晶振,2520小体积谐振器,KX-6晶振

金属表面SMD晶振,2520小体积谐振器,KX-6晶振

负载电容:如果振荡电路中负载电容的不同,可能导致插件5015圆柱晶振振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。ILSI晶振,石英晶振,15晶振,无源晶振

金属表面SMD晶振,2520小体积谐振器,KX-6晶振

测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量压电石英晶体谐振器频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).

金属表面SMD晶振,2520小体积谐振器,KX-6晶振

振荡频率测量:必须尽可能地测量安装在5015mm两脚圆柱晶振电路上的的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2,因为缓冲器的输出是通过插件无源谐振器输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。金属表面SMD晶振,2520小体积谐振器,KX-6晶振
