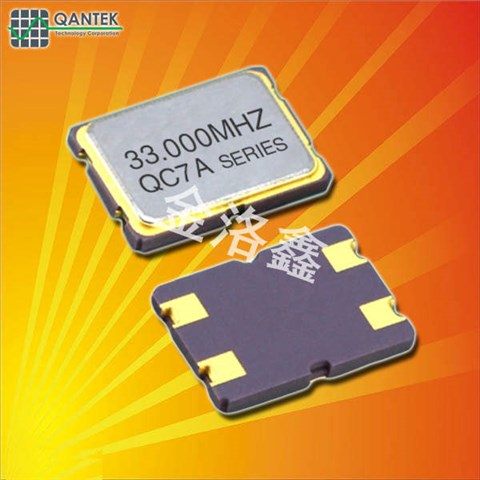

QANTEK晶振,贴片晶振,QC7A晶振,进口无源晶振

QANTEK晶振,贴片晶振,QC7A晶振,进口无源晶振QANTEK晶振,贴片晶振,QC7A晶振,进口无源晶振

产品简介

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

产品详情

QANTEK晶振的供应渠道组织高效实用。所有的销售,工程和管理职能都在Ft。美国佛罗里达州劳德代尔市。亚洲,欧洲和中东国家的直接产品来自位于德国和香港的三个分销中心之一。所有北美(包括加拿大)和南美的货物都由我们的Ft处理。除非客户另有要求,否则佛罗里达州劳德代尔设施。销售代表和分销商战略性地位于世界各地,并提供本地技术和产品支持。
QANTEK为每位客户分配一位作为主要联系人的客户经理,负责开发QANTEK资源的业务关系以满足每位客户的需求。通过此系统,QANTEK可以保持强大的客户关系,而响应式服务和支持最重要。QANTEK希望成为您首选的进口晶振频率管理产品供应商.

QANTEK晶振,贴片晶振,QC7A晶振,进口无源晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

石英晶振的研磨技术:通过对晶振切割整形后的晶片进行研磨,使石英晶振的晶片达到(厚度/频率)的一定范围。石英晶振晶片厚度与频率的关系为:在压电晶体行业,生产晶振频率的高低是显示鸿星技术水平的一个方面,通过理论与实际相结合,累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择椭圆型石英谐振器,进口无源49SMD晶体,HC49USM晶振

QANTEK晶振

单位

QC7A晶振

石英晶振基本条件

标准频率

f_nom

6~150MHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-20°C~+125°C

标准温度

激励功率

DL

100μW Max.

推荐:100μW

频率公差

f_— l

±10~30× 10-6

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±50× 10-6/-30°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

10~32PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C,DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

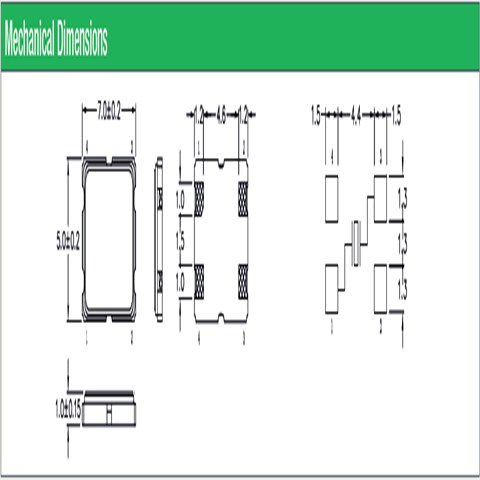

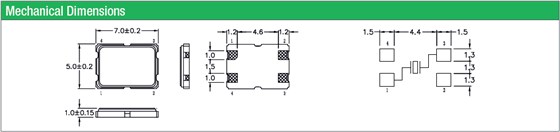

QC7A 7050

椭圆型石英谐振器,进口无源49SMD晶体,HC49USM晶振

耐焊性:将进口无源晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。QANTEK晶振,贴片晶振,QC7A晶振,进口无源晶振
所有金属石英晶振和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。音叉型晶体谐振器,2012无源音叉晶振,TF20晶振
未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的石英SMD晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。椭圆型石英谐振器,进口无源49SMD晶体,HC49USM晶振

椭圆型石英谐振器,进口无源49SMD晶体,HC49USM晶振

晶体谐振腔的形式模式,但泛音振荡或基波。振荡开始代替。在贴片7050四脚晶振基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在的案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。QANTEK晶振,贴片晶振,QC7A晶振,进口无源晶振

适当的控制电阻值(RD)取决于的类型,频带和设备的价值。电容器(C1,C2)。精确值是通过无源7050石英晶振测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。

椭圆型石英谐振器,进口无源49SMD晶体,HC49USM晶振

负载电容:如果振荡电路中负载电容的不同,可能导致7050贴片晶振振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。

椭圆型石英谐振器,进口无源49SMD晶体,HC49USM晶振

测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量进口无源SMD晶体频率时,探头阻抗将高于 1MΩ。当波形经过的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).椭圆型石英谐振器,进口无源49SMD晶体,HC49USM晶振

椭圆型石英谐振器,进口无源49SMD晶体,HC49USM晶振
