加高晶振,石英晶振,HSX211S晶振.2.0*1.6mm超小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
加高石英晶振离子刻蚀调频技术：比目前一般使用的真空蒸镀方式调频，主要在产品参数有以下提升：１.微调后调整频率能控制在±2ppm，一般只能保持在±5ppm；2.产品的激励功率相关性参数有大幅提升；3.产品的长期老化率可保证在±2ppm之内。

JLX-2

RB-2

加高晶振	单位	HSX211S晶振	石英晶振基本条件
标准频率	f_nom	16.000MHZ~66.000MHZ	标准频率
储存温度	T_stg	-40°C~+125°C	裸存
工作温度	T_use	-10°C~+60°C	标准温度
激励功率	DL	10μW Max.	推荐:1μW～100μW
频率公差	f_— l	±7 × 10-6(标准), (±7× 10-6~±50× 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10× 10-6~±100× 10-6/-10°C~+60°C	超出标准的规格请联系我们.
负载电容	CL	8pF、10pF、32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-10°C ~+60°C,DL = 100μW
频率老化	f_age	±5× 10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

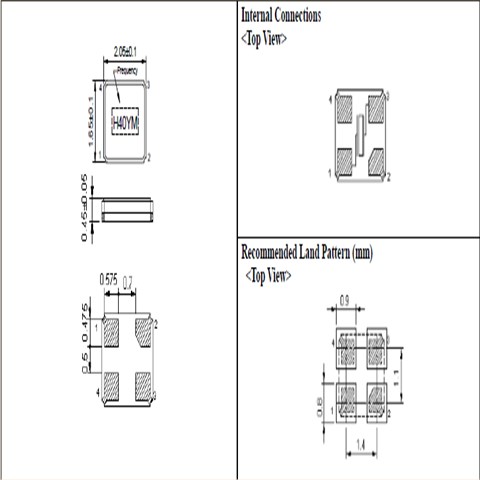

HSX211S 2016

JLX-4

RB-4

超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用2016mm晶体谐振器和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对2016贴片晶振产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。加高晶振,石英晶振,HSX211S晶振
使用环境（温度和湿度）
请在规定的温度范围内使用2016无源石英晶体谐振器。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

JLX-5

RB-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）加高晶振,石英晶振,HSX211S晶振
