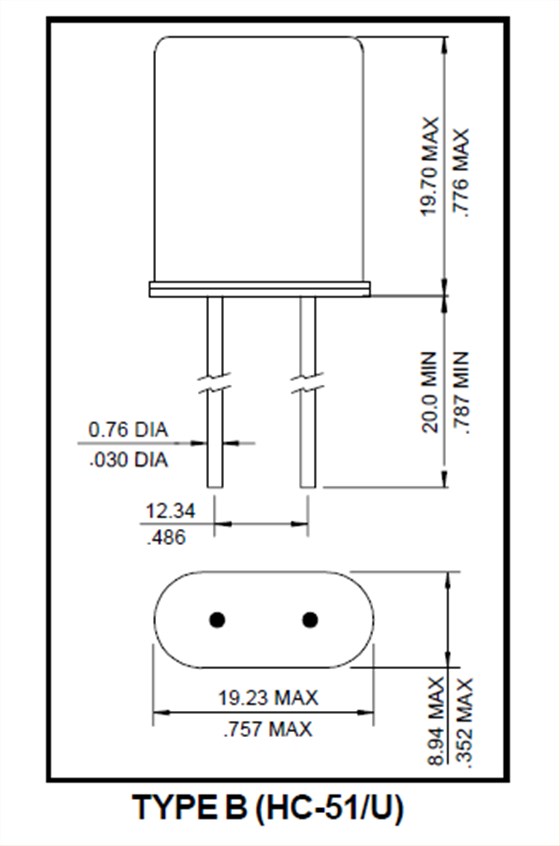

大体型DIP进口晶振,49U型弯脚晶振,HC-51/U晶振

RK-2

瑞康建立了世界一流的设计和制造平台，加上全球领先的客户组合。今天，瑞康为当代和后代的通信和定位技术提供了产品和解决方案。然而，没有改变的是瑞康的成功意愿，无论市场，地理位置还是竞争情景。通过独特的专有流程，持续石英晶振的创新和研发，专家咨询和不断的技术进步，实现了市场领先。瑞康凭借无可挑剔的质量控制来支持其独创性，达到国际最高制造标准。主要以石英晶体技术为基础，利用其独特和自然的压电性能，瑞康产品创造出非常精确的电信号。这些信号用于在最苛刻的通信应用中产生无线电波并同步时间。
瑞康成立于1967年，多年来一直是先进的晶振技术的先锋。自2006年起，瑞康已经转型成为全球最大的频率控制解决方案提供商之一，提供多元化的产品组合，包括电信，定位和空间与国防市场的技术先进产品。瑞康拥有六个制造工厂，包括三个合资工厂和八个研发中心。客户支持中心位于全球11个办事处。总部设在新西兰奥克兰。

JLX-1

瑞康晶振,石英晶振,HC-51/U晶振,进口欧美晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/U形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体谐振器元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。

JLX-2

RB-2

瑞康晶振	单位	HC-51/U晶振	石英晶振基本条件
标准频率	f_nom	100KHZ~4MHZ	标准频率
储存温度	T_stg	-55°C~+105°C	裸存
工作温度	T_use	-20°C~+85°C	标准温度
激励功率	DL	100~500μW Max.	推荐:100~500μW
频率公差	f_— l	±30,±50× 10-6(标准),	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50,±100× 10-6/-55°C～+105°C	超出标准的规格请联系我们.
负载电容	CL	10pF~32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

hc-51u

JLX-4

RB-4

石英插件晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。瑞康晶振,石英晶振,HC-51/U晶振,进口欧美晶振
所有产品的共同点:1：抗冲击:抗冲击是指进口石英晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2：辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3：化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
4：粘合剂:请勿使用可能导致无源石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。） 5：卤化合物:请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。6：静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

JLX-5

RB-5

1.振荡电路:晶体谐振器是无源元件，因此受到49U插件晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。瑞康晶振,石英晶振,HC-51/U晶振,进口欧美晶振
2.角色的分量与参考值:在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的无源DIP晶振C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
