Crystek公司 成立于1958年,是射频微波和频率控制行业的高性能技术全球领导者。Crystek公司广泛的产品包括多种终端市场,包括无线,微波无线电,电信,工业,企业,航空航天和政府部门。Crystek公司是一家通过ISO9001:2008认证的企业,总部位于佛罗里达州迈尔斯堡CrystekCorporation®自1958年以来一直提供频率产品,包括石英晶体,XO(时钟振荡器),TCXO(温度补偿晶体振荡器),VCO(压控振荡器)和VCXO(压控晶体振荡器)。
Crystek经营两个专门用于频率控制的部门。Crystek晶体致力于开发和制造使用无源晶振的频率产品。Crystek Microwave为微波行业开发频率控制和支持产品。其他产品包括:PLL(锁相环)合成器,RedBox VCO,RF同轴电缆组件,射频电缆连接器,批量射频同轴电缆,RF功率检测器,滤波器,衰减器,直流模块,无源倍增器,RFPRO(袖珍参考振荡器),基于SAW的时钟振荡器和VCSO以及功率调节器。

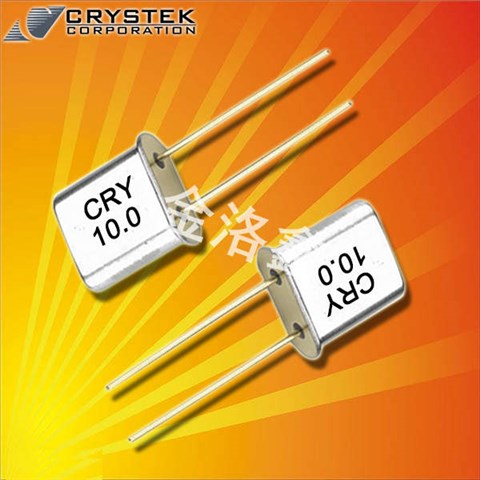

Crystek晶振,贴片晶振,CRMxx晶振,石英晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/U形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。超小型、超低频石英晶振晶片的边缘处理技术:是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题,为压电石英晶振行业的技术难题之一。
Crystek晶振 |
单位 |

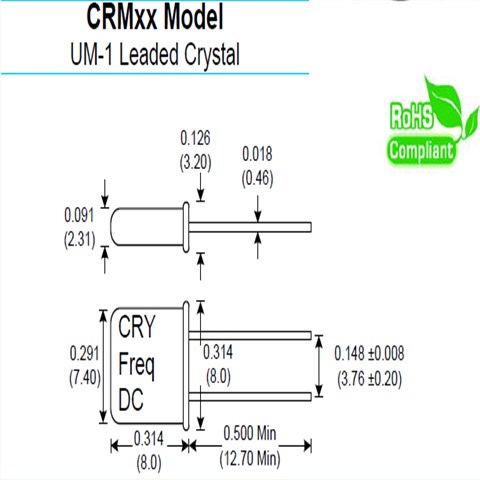

CRMxx晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
10~135MHZ |
标准频率 |
储存温度 |
T_stg |
-45°C~+90°C |
裸存 |
工作温度 |
T_use |
-0°C~+85°C |
标准温度 |
激励功率 |
DL |
1.0μW Max. |
推荐:1.0μW |
频率公差 |
f_— l |
±10~100× 10-6 |
+25°C对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±15~100× 10-6/-30°C~+85°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
14~32PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C~+85°C,DL = 100μW |
频率老化 |
f_age |
±3× 10-6/year Max. |
+25°C,第一年 |
所有产品的共同点:1:抗冲击:抗冲击是指进口插件晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2:辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3:化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。Crystek晶振,石英晶振,CRMxx晶振,插件晶振
4:粘合剂:请勿使用可能导致石英无源晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。) 5:卤化合物:请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。6:静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
晶振产品使用每种产品时,请在进口石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量大型插件石英晶振频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).Crystek晶振,石英晶振,CRMxx晶振,插件晶振
1.振荡电路:晶体谐振器是无源元件,因此受到49U插件石英晶体电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在振荡电路的设计中,必须认识到石英晶体谐振器个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动.
此外,振荡频率与测量点不同。1。测量石英晶振49U缓冲输出2。振荡级输出测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。
