首页 Jauch晶振

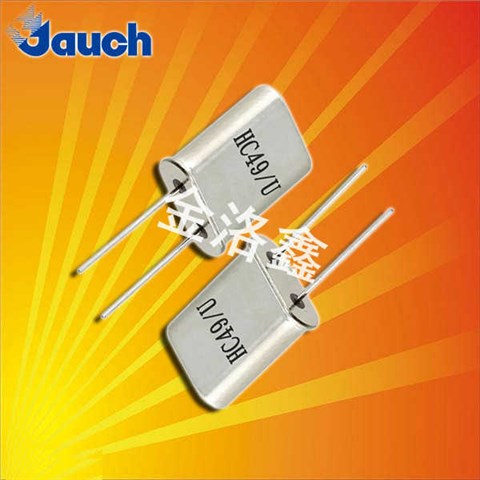

Jauch晶振,石英晶振,HC-49/U晶振

Jauch晶振,石英晶振,HC-49/U晶振Jauch晶振,石英晶振,HC-49/U晶振

产品简介

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分

产品详情

Jau-1

Jauch晶振自觉遵守有关环境法律、法规,培养员工的环保意识和能力,持续改进环保绩效,优先使用石英晶体谐振器,石英晶体环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程.

Jauch晶振环保事项:

1.为环境保护和降低成本开发绿色技术.

2.为协调发展,共同参与社会的环境、健康与安全的改善活动.

3.在石英晶体谐振器,石英晶体, 石英晶振,有源晶振,压控晶振产品的整个生命周期内确定、评价和改进重要的环境、健康和安全因素.

4.建立和维护以国际协定和国家环境、健康与安全法律法规为基础的企业内部标准.

5.为防止事故的发生和制造清洁的生产环境,开发生产过程的安全技术,明确紧急状态反应的职责.JLX-1RB-1

Jauch晶振,石英晶振,HC-49/U晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/U形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型。不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CTDTGTNT JLX-2RB-2

Jauch晶振规格

单位

HC-49/U贴片晶振频率范围

石英晶振基本条件

标准频率

f_nom

1.8432MHZ~250MHZ

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

JLX-3RB-3

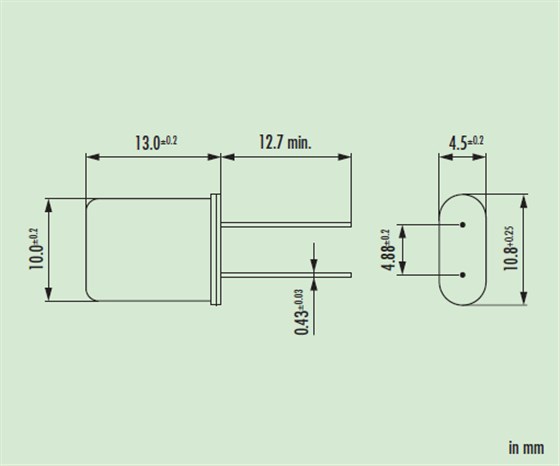

hc49-u 10.8-4.5JLX-4RB-4

抗冲击

贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

辐射

暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射。

化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。

粘合剂

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)

卤化合物

请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

静电

过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.Jauch晶振,石英晶振,HC-49/U晶振JLX-5RB-5

设计振荡回路的注意事项

1. 驱动能力

驱动能力说明振荡晶体单元所需电功率,其计算公式如下:

驱动能力 (P) = i2?Re

其中i表示经过晶体单元的电流,

Re表示晶体单元的有效电阻,而且 Re=R11+Co/CL2

sjzrhl_1

2. 振荡补偿

除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。

sjzrhl_2

3. 负载电容

如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CLCG × CD / CG+CD + CS

其中CS表示电路的杂散电容。

sjzrhl_3

频率和负载电容特征图器

sjzrhl_4

振荡回路参数设置参考
