音叉型质地轻谐振器,32.768KHZ圆柱晶体,GSWX-26晶振

Golledge是英国发展最快的石英晶体频率产品供应商。我们在竞争激烈的市场上继续成功是对我们的产品质量和出色的服务的敬意。电子技术和技术相关产业正在迅速发展。随着技术进步和商业世界的发展，golledge拥有支持我们客户需求的资源和灵活性。我们的理念是以产品和服务的质量和一致性为基础的。我们致力于为业界提供最高的服务质量。我们的持续增长和极高的客户保留水平是这一承诺的证据。我们的注册到iso - 9001 :2015强调了对质量的全面承诺，同时我们的产品的完整性由我们的专门的内部测试和测量实验室确保。
Golledge晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效. Golledge晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来石英晶体谐振器、普通晶体振荡器（SPXO）,石英晶振生产制造中所产生的污染.Golledge高利奇晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、普通晶体振荡器（SPXO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.

3.2*1.5mm千赫兹晶体,32.768K陶瓷面谐振器,GRX-315晶振

Golledge晶振,石英晶振,GSWX-26晶振,圆柱音叉晶振,贴片石英晶体谐振器，又简称为排带包装，这是这产品采用排带盘式包装，使产品在焊接时能采用SMT自动贴片机高速的焊接，大大节约人工，提高工作效率。32.768KHz千赫子时钟晶体，其本身主要应用在时钟控制产品，或者是控制模块，主要给时钟芯片提供一个基准信号，其主要各项功能还得看应用何种产品。本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
石英晶振产品电极的设计：圆柱晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。

3.2*1.5mm千赫兹晶体,32.768K陶瓷面谐振器,GRX-315晶振

Golledge晶振	单位	GSWX-26晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1.0μW
频率公差	f_— l	±10,±15,±20 × 10-6(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	﹣0.034~±0.006 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	6,8,12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±1,±3× 10-6/ year Max.	+25°C,第一年

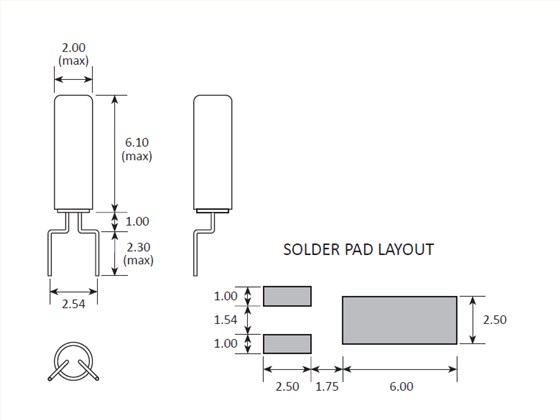

gswx-26

3.2*1.5mm千赫兹晶体,32.768K陶瓷面谐振器,GRX-315晶振

晶振产品使用每种产品时,请在插件石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。Golledge晶振,石英晶振,GSWX-26晶振,圆柱音叉晶振
机械振动的影响:当无源进口晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于进口DIP晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

振荡补偿:除非在圆柱弯脚晶振振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。Golledge晶振,石英晶振,GSWX-26晶振,圆柱音叉晶振

sjzrhl_2

测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过圆柱型晶振振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

scbx_2

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在32.768K音叉表晶基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过柱晶2X6-32.768K测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。

cptj11
