百利通亚陶晶振,贴片晶振,FW晶振,FW2500025Z晶振.2.0*1.6mm石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
亚陶晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。

JLX-2

RB-2

亚陶晶振	单位	FW晶振	石英晶振基本条件
标准频率	f_nom	20.000MHz~66.000MHz	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-30°C~+85°C	标准温度
激励功率	DL	10μW Max.	推荐:10μW~100μW
频率公差	f_— l	±10×10^-6(标准), (±10×10^-6~±50×10^-6可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn
频率温度特征	f_tem	±30~±50× 10^-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	8pF~20pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-30°C~+85°C,DL = 100μW
频率老化	f_age	±3×10^-6/ year Max.	+25°C,第一年

JLX-3

RB-3

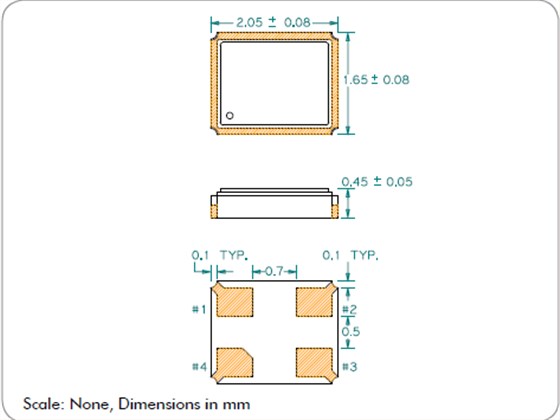

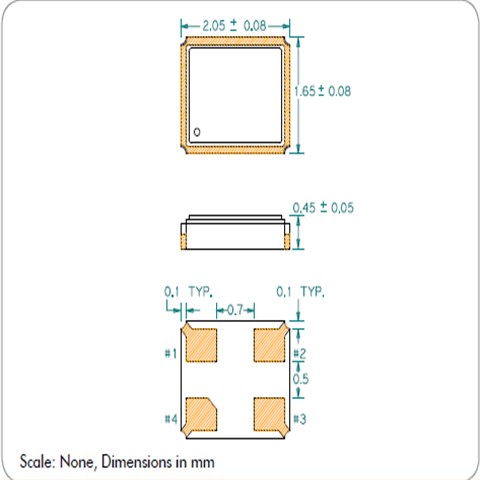

FW 2016

JLX-4

RB-4

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1)理想情况下，机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
