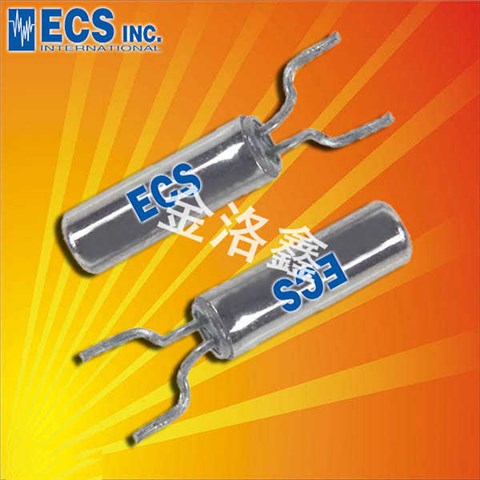

ECS晶体,石英晶振,ECS-2X6-FLX晶振

ECS公司的产品是通过全球子公司的供应链网络进行战略性的交付位于主要设计中心，客户合同制造子公司和主要市场。我们的质量保证标准保证了优质产品的一致性。制造是在干净的房间环境中进行的，有先进的机器人控制的装配机器人。质量保证是每个团队成员的一部分。它是一个持续的缺陷预防和过程改进程序…每一次工作职能…每天…所以客户对ECS,inc . c组件感到满意…每一次。
ECS公司是世界一流的研究机构和电子设备设计师公认的创新频率控制解决方案的前15的全球开发商和制造出全球竞争者数超过600的。国际生产各种电子元件。从圆柱形音叉晶体到高稳定性的烤炉控制振荡器，ECS,inc .提供最多行业中频率控制设备的综合。ECS Inc.与世界各地的组织，几乎每个行业以及从各个规模，从创业公司到全球财富500强组织的业务。

ECS晶振,石英晶振,ECS-2X6-FLX晶振,ECS-.327-12.5-13FLX-C晶振.插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能.
ECS石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。

操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
激励功率
在晶体单元上施加过多驱动力，会导致石英晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率 （请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。

振荡电路的检查方法

振荡频率测量

必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值，

使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,

我们的目标是通过限制测量工具对振荡电路本身的影响来测量。

有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最

精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。

接触振荡电路。

探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。

逆变器进入下一阶段。

探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。

图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。

输出点之间的电容（3 pF以下XTAL终端IC）和探针。

然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于

即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。

此外，振荡频率与测量点不同。

1。测量缓冲输出

2。振荡级输出测量

三.通过电容器测量振荡级输出

图5示出以上1-3个测量点和所测量的

除缓冲器输出外，振荡频率较低。
