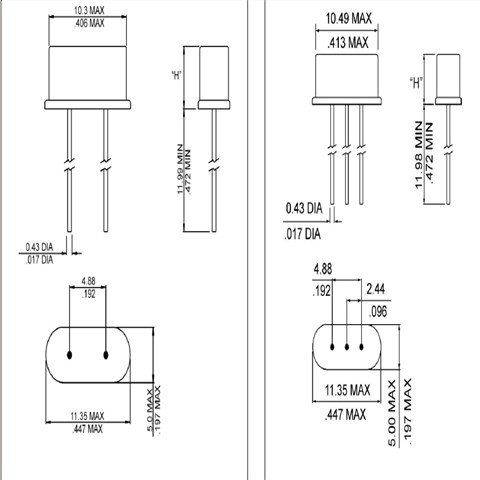

11.4*4.5mm插件晶振,49S型DIP引脚晶体,AS晶振

Ral-1

Raltron公司对研发的承诺使得不断创造领先边缘晶体和振荡器器件和技术多年。今天，拉尔特龙提供高性能频率控制解决方案满足和超越客户的期望价格，质量，应用工程和客户支持Raltron公司正在其迈阿密，佛罗里达州开发和制造精密振荡器。设施，而简单的水晶谐振器，时钟振荡器和滤波器以及天线。
RALTRON晶振集团为确保安全、提高保护预防措施、产品的可靠性以及职业安全，确保职业健康与环境的优越性，通过正式的管理评审和对健康、安全和环境实施效果的持续改进，保护人群及财产与环境。

JLX-1

Ral-2

Raltron晶振,插件晶振,AS晶振.插件型焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
拉隆石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。

JLX-2

RB-2

Raltron晶振	单位	AS-4PD晶振	石英晶振基本条件
标准频率	f_nom	3.200MHZ~70.000MHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	0.1μW Max.	推荐:1μW～100μW
频率公差	f_— l	±30 × 10-6(标准), (±30 × 10-6～±50 × 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	10pF~32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

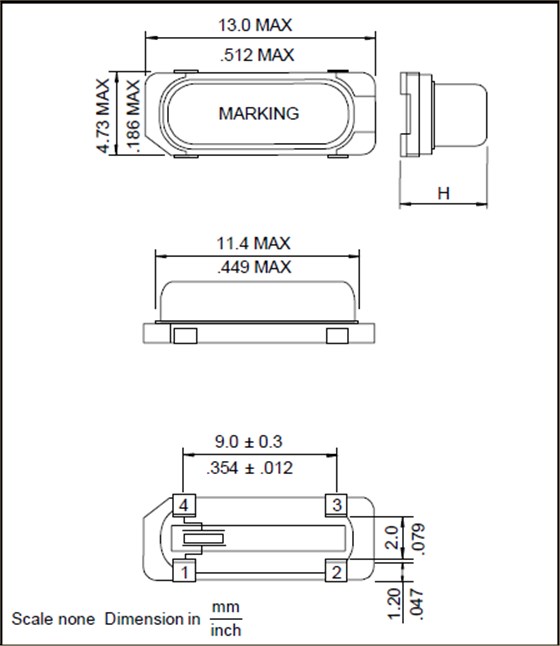

AS-4PD- 13_4.7

JLX-4

RB-4

抗冲击
贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致石英晶体性能受到损害，因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏石英晶体谐振器，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。Raltron晶振,石英晶振,AS-4PD晶振

JLX-5

RB-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）Raltron晶振,石英晶振,AS-4PD晶振
