自1944年创业以来，村田得到了巨大的发展，在2013年度制定的中期构想最终年度的2015年度，营业额达到了在村田的历史上具有里程碑意义的万亿日元。在此衷心感谢广大客户和各利益相关方长期以来的大力支持。产品被广泛应用到数码电子产品,家用电器,比如电话机,游戏机等电子产品.村田公司是一家使用性能优异电子原料，设计、制造最先进的陶瓷晶振及多功能高密度模块的企业。不仅是手机、家电，汽车相关的应用、能源管理系统、医疗保健器材等，都有村田公司的身影。
村田制作所总公司、东京分公司、营业所,均取得了ISO14001认证.此后,村田陶瓷晶振努力开展体系整合,并于2007年3月在国内集团的34个据点完成了向ISO14001多站认证的转变.村田晶振力求通过此举,落实从设计、开发到村田晶振,陶瓷谐振器,村田石英晶振,村田陶瓷谐振器的生产、销售的一条龙环保管理,同时还将在一部分据点取得显著成效的改善事例推广应用到其他据点等,以提高整个村田晶振集团的环保绩效.2010年3月完成了对日本村田晶振在国内全部事业所和海外全部陶瓷晶振,陶瓷谐振器,村田陶瓷振荡子生产据点的环保管理系统整合.通过所构建的国际化环保管理系统,进一步强化了村田晶振集团的管制,能够推进更加有效且具有更高实效性的环保活动.

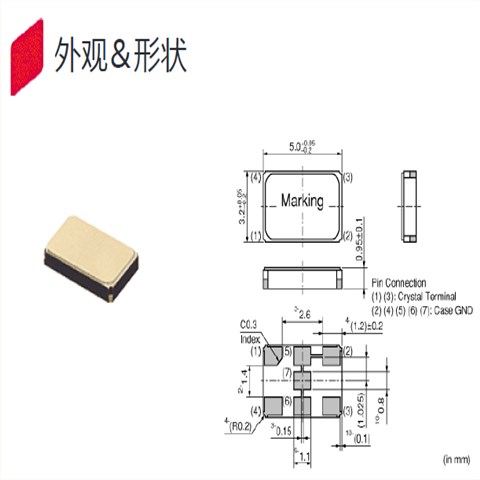

村田晶振,TAS-5032F晶振,XRCLH10M000F1QA4P0晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
石英贴片晶振曲率半径加工技术：石英晶振晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）。晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。

关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片，以及相对而言频率与超音波清洁器相近，所以会由于共振而容易受到破坏，因此请不要用超音波清洁器来冲洗晶振。 关于机械性冲击(1) 从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。(2) SMD石英晶振与电阻以及电容器的芯片产品不同，由于在内部对石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确无源石英晶振能正常工作。村田晶振,TAS-5032F晶振,XRCLH10M000F1QA4P0晶振
我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号，如果没有信号输出，请按照步骤1-1到1-4步执行检查。如果有从石英晶振（XOUT）的输出端子的输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振体以下step1-5到步骤1-6。你可以先把晶体卸载下来并测试进口SMD晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。
如果有下列情况发生，贴片晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。比如等效电路测试如下：

振荡频率测量:必须尽可能地测量安装在电路上的5032mm无源石英谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。村田晶振,TAS-5032F晶振,XRCLH10M000F1QA4P0晶振
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过5032封装晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。

振荡补偿:除非在振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或5032无源晶振不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过5032贴片晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。
