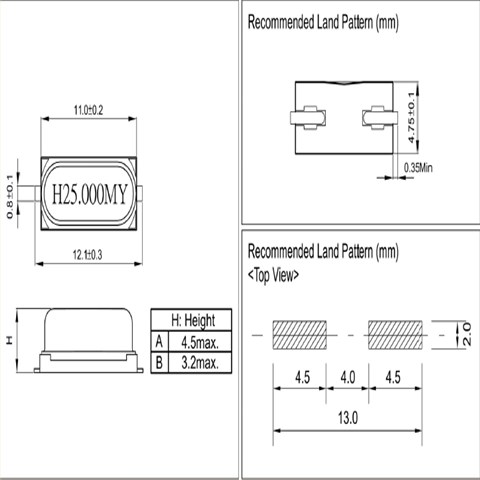

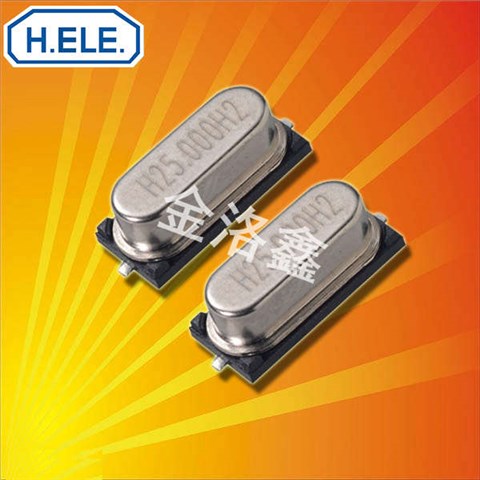

加高晶振,贴片晶振,SMD-49晶振,台湾进口贴片晶振

加高晶振,贴片晶振,SMD-49晶振,台湾进口贴片晶振加高晶振,贴片晶振,SMD-49晶振,台湾进口贴片晶振

产品简介

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

产品详情

JG-1

加高电子在台湾,大陆及泰国皆拥有生产工厂,并且提供多元化的网路服务,配置多国语言能力之销售团队,使我们能够与国际客户群进行有效的石英晶振沟通,取得客户的支持及认可,国内外客户皆可透过各地的销售办事处和经销商,取得完整即时的需求回应及服务。面对全球社会,景气,气候等环境的变化,身为地球村一份子的加高深信,企业在追求持续成长与绩效之际,更应善尽企业社会责任,坚守创造企业与社会一同向上,向善的使命感。

加高电子的企业核心文化为「用心,创新,和谐,信赖」,在企业持续经营过程中以持续改善的理念,落实企业社会责任,为股东,客户,供应商,员工等各界利害相关者创造最大无源晶振之利益。产品技术方面,除了不断提升既有产品规格的精密度及稳定性之外,我们更专注开发高温度耐受性的产品,特殊应用领域之规格,并朝小型化开发设计,以满足终端产品的发展趋势。加高电子历经近40年的经营,在追求技术及销售之余,我们更竭力于环境的保护,投入绿色化产品及材料的开发,秉持『取之于社会,用之于社会』的理念,推动环保,节能及社会回馈等生活概念,期盼带动我们企业的同仁,供应商伙伴及客户群参与并发起社会活动,共同创造美好,健康的未来。
JLX-1

JG-2

加高晶振,贴片晶振,HSX630G晶振,无源石英晶振,振贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。
JLX-2

RB-2

加高晶振

单位

HSX630G晶振

石英晶振基本条件

标准频率

f_nom

7.372MHZ~80MHZ

标准频率

储存温度

T_stg

-40°C~+125°C

裸存

工作温度

T_use

-10°C~+60°C

标准温度

激励功率

DL

10~300μW Max.

推荐:10μW100μW

频率公差

f_— l

±50× 10-6(标准),
(±30× 10-6~
±50× 10-6可用)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30× 10-6/±50× 10-6/-40°C~+105°C

超出标准的规格请联系我们.

负载电容

CL

8pF、10pF、12PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-10°C ~+60°C,DL = 100μW

频率老化

f_age

±5× 10-6/ year Max.

+25°C,第一年

JLX-3


RB-3

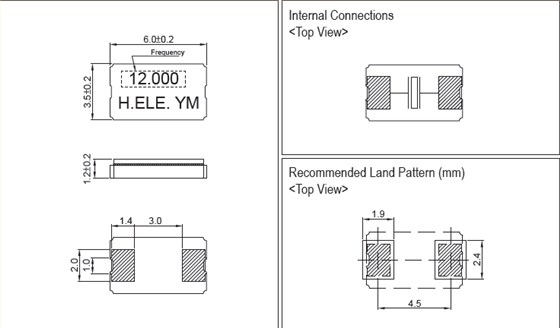

HSX630G 6035JLX-4

RB-4

振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。 晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶体谐振器的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。加高晶振,贴片晶振,HSX630G晶振,无源石英晶振
机械振动的影响:当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管进口晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。存储事项(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些SMD石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH
JLX-5

RB-5

动能力:驱动能力说明陶瓷面晶振晶体单元所需电功率,其计算公式如下:驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流,Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2。加高晶振,贴片晶振,HSX630G晶振,无源石英晶振
sjzrhl_1

测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量石英晶振频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线。)

scbx_2

1.振荡电路:6035mm贴片晶振是无源元件,因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在6.0*3.5晶振振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1
