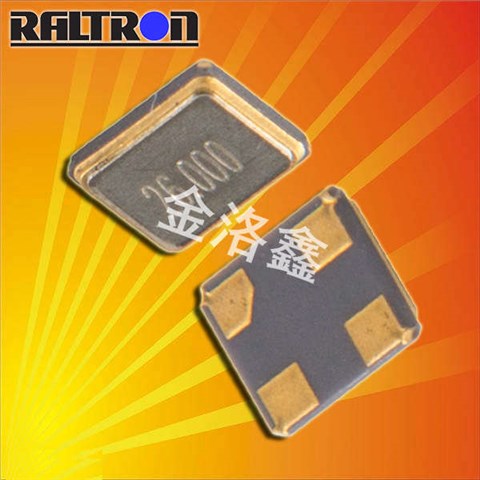

小型贴片石英晶振,进口2016四脚晶振,R2016A晶振

RK-2

瑞康是一家全球高科技公司，设计和制造世界领先的石英晶振变频控制解决方案。今天，我们生活在有线，无线和光网络的连接社会。数据正在任何地方随时随地转移。瑞康产品位于通信的前沿，速度和可靠性至关重要。无论是深入基础设施，卫星卫星还是导航设备--瑞康的产品都处于实现连接，更快，更可靠的前沿。自20世纪90年代初以来，瑞康一直处于全球导航卫星系统（GNSS）技术和行业的前沿。当时瑞康推出了最小的1 ppm稳定振荡器。
瑞康处于技术前沿，为不断发展的行业提供解决方案，准确了解晶振市场需求，开发创新产品设计并将其与全球制造基地相结合。瑞康拥有几乎全球领先的电信设备供应商的优先供应商地位。通过独特的专有流程，持续创新和研发，专家咨询和不断的技术进步，实现了市场领先。瑞康凭借无可挑剔的质量控制来支持其独创性，达到国际最高制造标准。主要以石英晶体技术为基础，利用其独特和自然的压电性能，瑞康产品创造出非常精确的电信号。这些信号用于在最苛刻的通信应用中产生无线电波并同步时间。

JLX-1

瑞康晶振,石英晶振,R2016A晶振,小体积无源晶振,超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
晶振高精密点胶技术：贴片晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。

JLX-2

RB-2

瑞康晶振	单位	R2016A晶振	石英晶振基本条件
标准频率	f_nom	20~65MHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-20°C~+125°C	标准温度
激励功率	DL	100~500μW Max.	推荐:100~500μW
频率公差	f_— l	±50× 10-6(标准),	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50× 10-6/-55°C～+105°C	超出标准的规格请联系我们.
负载电容	CL	6pF~32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±1 × 10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

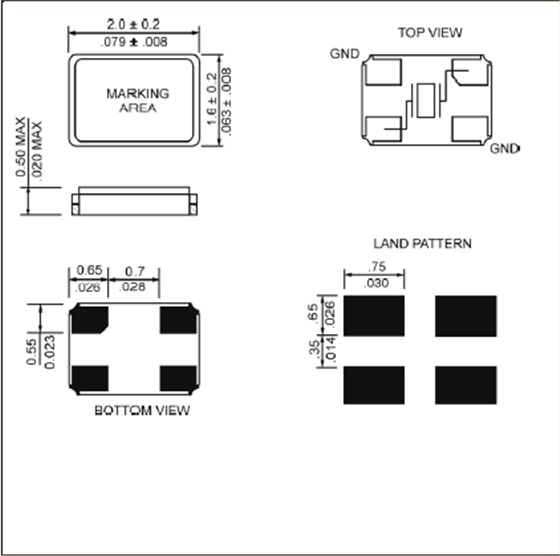

R2016A 2016

JLX-4

RB-4

这些晶振知识介绍是指，进口SMD晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。瑞康晶振,石英晶振,R2016A晶振,小体积无源晶振
我们可以先使用示波器或者频率计数器来检查石英晶体谐振器终端的两个信号，如果没有信号输出，请按照步骤1-1到1-4步执行检查。如果有从石英晶振（XOUT）的输出端子的输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振体以下step1-5到步骤1-6。
你可以先把晶体卸载下来并测试晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的无源石英晶体测试仪器来检测。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。如果有下列情况发生，晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。比如等效电路测试如下：

20180607084357

JLX-5

RB-5

振荡补偿:除非在振荡电路中提供足够的负极电阻，否则会增加小体积薄型晶振振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。瑞康晶振,石英晶振,R2016A晶振,小体积无源晶振

sjzrhl_2

1.振荡电路:晶体谐振器是无源元件，因此受到2016贴片谐振器电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在振荡电路的设计中，必须认识到贴片石英晶体谐振器个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

无源2016晶体测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.
