爱普生品牌系列千赫子的石英贴片晶振,目前占据了中国市场进口晶25％的份额,品牌质量,货期,品种,石英晶振品质是广大用户有目共睹,将进一步致力于小型,高稳定,高精度晶体元器件的开发,为现有的应用程序以及生活新蓝图开拓广阔前景.

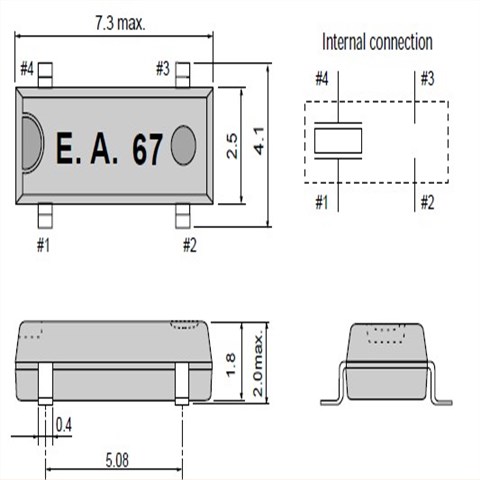

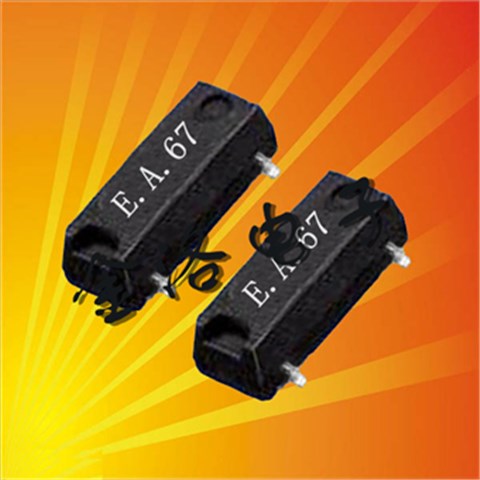

爱普生晶振,进口晶振,MC-206晶振,四脚贴片型黑色陶瓷表面压电石英晶体谐振器,尺寸是7.3*4.1*2.0mm,是日本EPSON品牌下一款大体积SMD晶体产品,温度特性是-40℃~+85℃范围,支持无铅高温回流焊接温度曲线要求,应用在任何产品身上,都可以发挥优良的电气特性.
|
爱普生晶振 |
单位 |
MC-206晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C～+125°C |
裸存 |
|
工作温度 |
T_use |
-40°C～+85°C |
标准温度 |
|
激励功率 |
DL |
1.0μW Max. |
推荐:1μW～100μW |
|
频率公差 |
f_— l |
±20ppm、±50ppm |
+25°C对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C～+70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
6pF～∞ |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6/ year Max. |
+25°C,第一年 |
清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个32.768K晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。爱普生晶振,进口晶振,MC-206晶振
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然MC-206谐振器产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得32.768K贴片晶振产品内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使 用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。
2、输出波形与测试电路
1.时序表
2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）爱普生晶振,进口晶振,MC-206晶振
3.测试电路
