产品简介

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

产品详情

GOLL-1

golledge是英国发展最快的频率进口晶振产品供应商。我们在竞争激烈的市场上继续成功是对我们的产品质量和出色的服务的敬意。总部位于西英格兰心脏地带的一个美丽的转换农场建筑的收集,golledge向全世界50多个国家的出口,占收入的60%以上。我们的理念始终以产品和服务的质量和一致性为基础。我们多年来一直努力保持我们的产品在频率控制市场的发展的最前沿。我们高度重视与我们的制造业伙伴发展的关系,每一个精心挑选,以自己对客户服务和产品质量标准的承诺。
Golledge高利奇晶振集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于石英晶体预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. 所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

JLX-1

GOLL-2

Golledge晶振,贴片晶振,GRX-315晶振,石英无源晶振,贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。

JLX-2

RB-2

Golledge晶振

单位

GRX-315晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C+125°C

裸存

工作温度

T_use

-40°C+85°C

标准温度

激励功率

DL

0.1~0.5~μW Max.

推荐:0.1~0.5~μW

频率公差

f_— l

±20 × 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

9,12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

JLX-3

RB-3

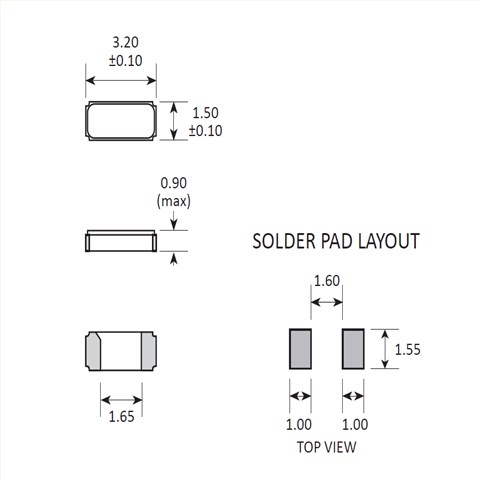

GRX-315

JLX-4

RB-4

一般来说,音叉SMD晶振的振荡电路由考毕兹电路显示派生如下:镉和CG是外部负载电容,其中已建成的芯片组。 (请参阅芯片组的规格)Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路,但仅用于具有高电源电路。一个稳定的振荡电路需要的负电阻,其值应是晶振阻力的至少五倍。它可写为|-R|>5的Rr。Golledge晶振,贴片晶振,GRX-315晶振,石英无源晶振

例如,为了获得32.768K晶振稳定的振荡电路中,IC的负电阻的值必须小于?200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的。因此,这是非常重要的衡量负电阻(-R)以下说明:

20180607084414

线路连接的电阻(R)与无源贴片晶体串联(2)从起点到振荡的停止点调整R的值。(3)振荡期间测量R的值。(4)你将能够获得负电阻的值,|•R|= R +的Rr,和RR =晶振的阻力。附:所连接的电路的杂散电容,可能会影响测定值。如果晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话,我们有三种方法来改善这样的情况:降低外部电容(Cd和CG)的值,并采用其他晶振具有较低负载电容(CL)。

JLX-5

RB-5

此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过3215mm晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。Golledge晶振,贴片晶振,GRX-315晶振,石英无源晶振

cptj_1

1.振荡电路:晶体谐振器是无源元件,因此受到32.768K无源晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在3215贴片晶振振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

测试条件(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时,探头阻抗将高于 1MΩ。当波形经过3215mm晶体谐振器振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).
