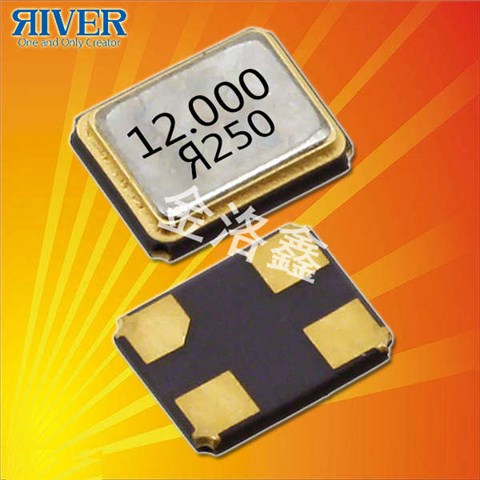

FCX-04晶振,3.2*2.5mm石英晶体谐振器,进口金属面四脚贴片晶振

产品简介

日本大河的这款FCX-03晶振是3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

产品详情

大河晶振，2014年开始2017年为止的第4次中期经营计划启动了。作为经营理念，“顾客的满足与信赖的获得”、“通过独创的构思的价值的创造”、“事业结构改革提高收益能力”，将所有的利益都信赖在公司的目标。河エレテック的主力产品，水晶使用的电子元件（水晶设备），销售额的约90%以上。

JLX-1

大河晶振,石英晶振,FCX-04晶振,是一款3225mm封装的金属面四脚SMD型晶体谐振器,是无源系列中最常用的封装尺寸,尤其是大河公司的这颗FCX-04晶振受到用户们的推崇,工作时可耐105℃高温,最高精准度可达±7ppm,极高的的稳定性获得全球用户的肯定.

JLX-2

RB-2

大河晶振	单位	FCX-04晶振	石英晶振基本条件
标准频率	f_nom	13.000MHZ~60.000MHZ	标准频率
储存温度	T_stg	-40°C～+105°C	裸存
工作温度	T_use	-40°C～+125°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW～100μW
频率公差	f_— l	±7ppm~±50ppm	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	5pF、6pF、7pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

JLX-3

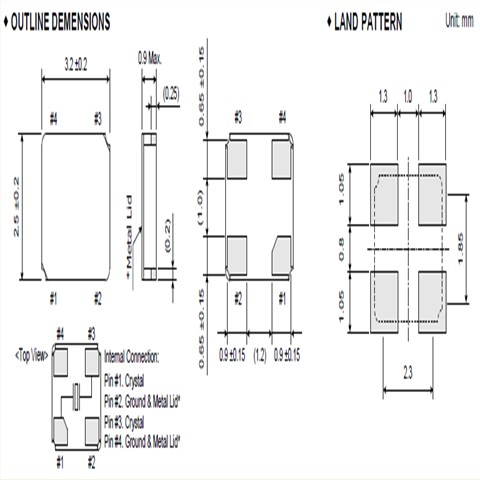

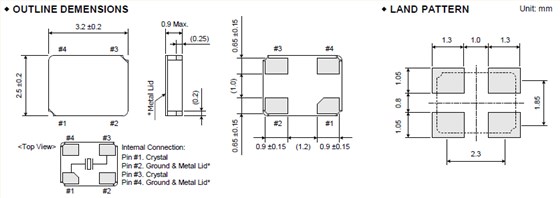

FCX-04_ 3.2_2.5

JLX-4

RB-4

抗冲击
贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致石英晶体性能受到损害，因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏石英晶体谐振器，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

JLX-5

输出波形与测试电路
1.时序表

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
(请勿使用该探头的长接地线.)
