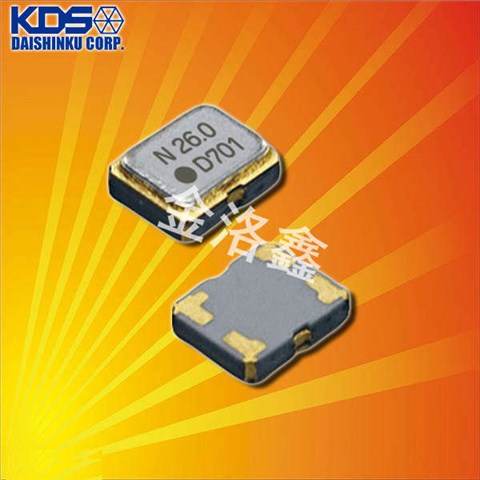

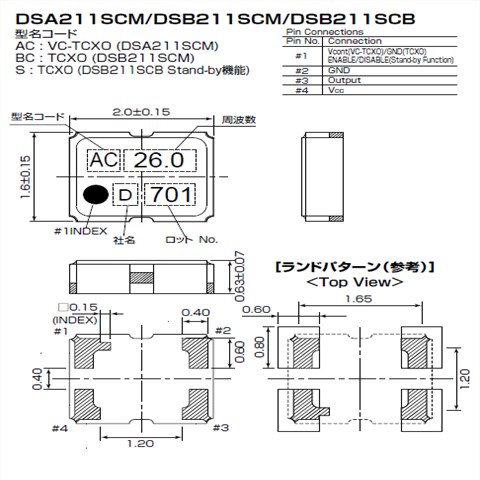

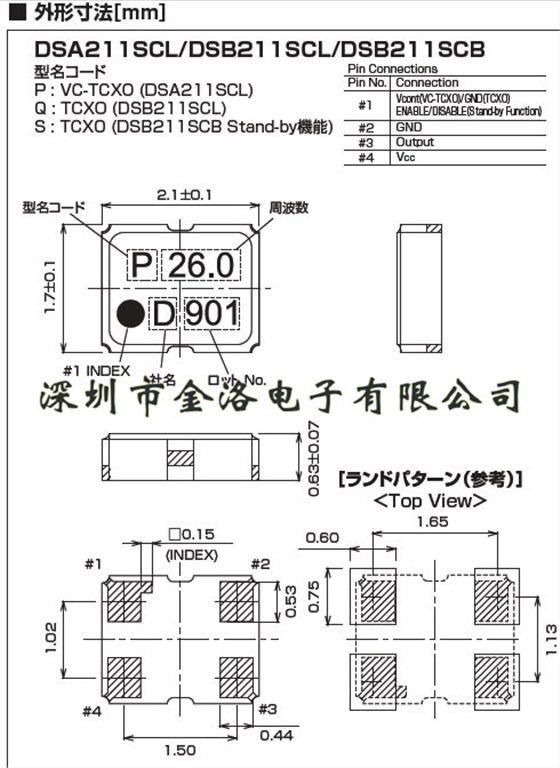

KDS晶振2016mm体积的温补晶振(TCXO),是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的进口晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.
温补晶振,石英晶振,DSB211SCB晶振,在日本KDS株式祭祖中这款贴片晶振由于尺寸小,精度高,性能好,低相噪等优良的电气特性,受到来自全球一百多个国家生产厂商们的推崇,光是出口数量就达到了5000万颗以上,所有使用过的用户都给出了一致好评.
温补晶振 |
标示 |
DSB211SCB晶振 |
晶振基本信息对照表 |
标准范围 |
f0 |
12.288MHz~52.000MHz |
|
電源電圧 |
Vcc |
+1.8V,+2.6V,+2.8V,+3.0V,+3.3V |
|
输出电流 |
Icc |
3.5
mA max. |
Vcc=3.3V |
频率负载 |
L_CMOS |
15pF |
CMOS 出力 |
标准频率偏差 |
f_tol |
±1.5ppm |
初期偏差、 |
输出电压 |
V |
VOH:Vcc×90%
min.VOL:Vcc×10% max. |
|
对称 |
SYM |
40%~60% |
50%
Vcc |
标准时间 |
tr/tf |
12
ns max.(1.8~80MHz) |
10%Vcc~90%、L_CMOS=15pF |
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
输出波形与测试电路

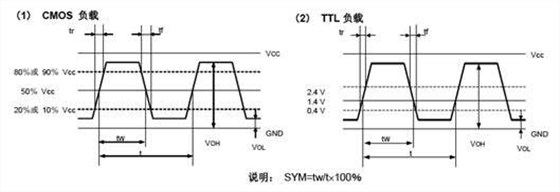

1.时序表
2.测试条件
(1)电源电压
超过 150µs,直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽,以观察波形。
(请勿使用该探头的长接地线。)

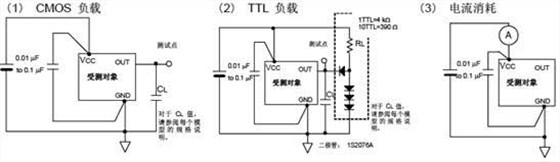

3.测试电路
