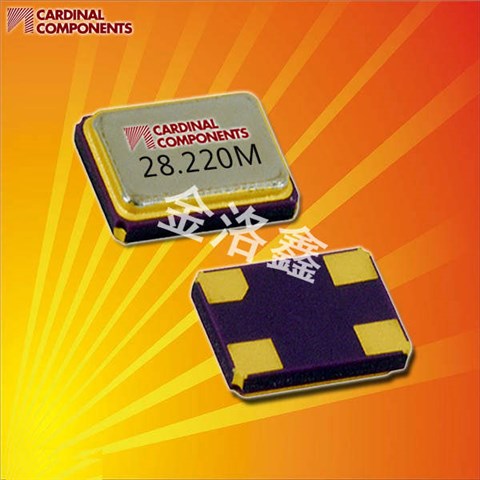

超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从12MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

Cardinal的定价和交付时间在3225晶振元件行业中最具竞争力。销售代表，分销商和专门的内部销售部门专注于提供高水平的服务以满足您的需求。红衣主教的区别不仅仅是我们的产品范围或我们的技术能力。您可以信赖的稳定可靠的性能是我们公司与众不同之处。
我们很高兴地宣布，泰艺美国子公司Isotemp（http://www.taitien.com/）已经收购了Cardinal Components（http://www.cardinalxtal.com/）的资产。此次收购于2016年4月8日完成。Taitien是全球领先的频率控制产品制造商，提供广泛的石英晶体，振荡器，VCXO，TCXO，OCXO，精密晶体和厚度监视器晶体。该公司通过了ISO 9001和TS 16949认证，在台湾，中国和美国拥有制造，设计和应用工程资源。

Cardinal晶振,贴片晶振,CX325晶振,石英无源晶振,3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于无源晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。进口4脚无源晶振,5032M级石英晶振,QC5A晶振

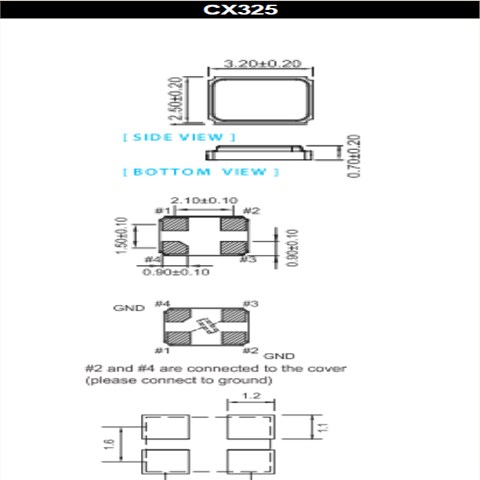

Cardinal晶振	单位	CX325晶振	石英晶振基本条件
标准频率	f_nom	12~60MHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-10°C~+60°C	标准温度
激励功率	DL	10μW Max.	推荐:100μW
频率公差	f_— l	±30,50,100× 10-6	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30,50,100× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	16PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C,DL = 100μW
频率老化	f_age	±5× 10-6/year Max.	+25°C,第一年

石英贴片晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。Cardinal晶振,贴片晶振,CX325晶振,石英无源晶振

机械振动的影响:当无源贴片晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体谐振器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。 进口4脚无源晶振,5032M级石英晶振,QC5A晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在消费级电子产品晶振基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。Cardinal晶振,贴片晶振,CX325晶振,石英无源晶振

适当的控制电阻值（RD）取决于的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过3225体积贴片晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过贴片型石英晶体谐振器电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。

负载电容:如果振荡电路中负载电容的不同，可能导致四脚贴片晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。进口4脚无源晶振,5032M级石英晶振,QC5A晶振
