京瓷3225mm贴片石英晶振,进口无源晶体谐振器,CX3225SB晶振

京瓷秉承卓越原则，追求卓越。我们开发独特的技术，并应用我们的眼光创造有价值的产品，市场不断寻求。这种广泛的专业知识使京瓷晶振能够在一个给定的产品线中集成全过程，从开发和生产到销售和物流。这种资源的有效利用产生了全群体协同效应，产生了卓越的性能、功能和价值的产品。

JLX-1

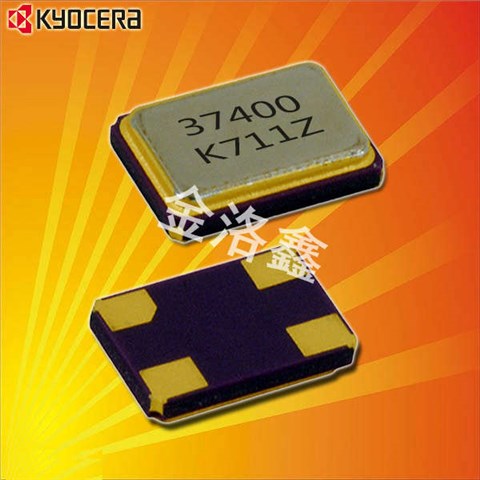

京瓷晶振,石英晶体谐振器,CX3225SB晶振,是日产进口品牌中销量最好的晶体尺寸之一,3225mm超小超薄深受广大用户的支持,CX3225SB晶振严格按照ISO9002质量管理体系认证标准生产,每月出口销售额可达到7000万元人民币以上.

JLX-2

RB-2

京瓷晶振	单位	CX3225SB晶振	石英晶振基本条件
标准频率	f_nom	12.000MHZ~54.000MHZ	标准频率
储存温度	T_stg	-40°C～+125°C	裸存
工作温度	T_use	-40°C～+125°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW～100μW
频率公差	f_— l	±15 × 10-6(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±15 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

JLX-3

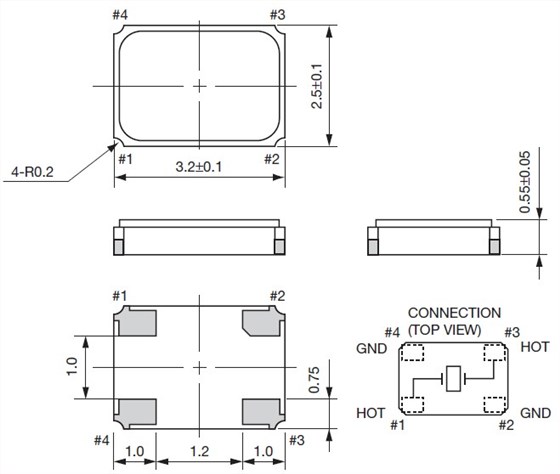

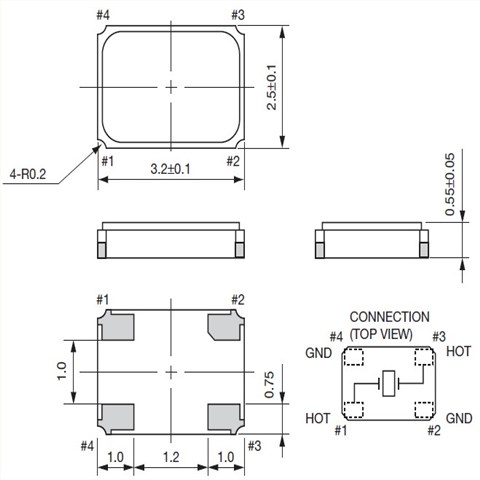

CX3225SB CX3225SA 3225

JLX-4

晶振的软焊温度条件被设计成可以和普通电子零部件同时作业，但如果是超过规格以上的高温，则频率有可能发生较大的变化，因此请避免不必要的高温度。
有关CX3225SB(CX-101F)谐振器产品的回流焊焊接温度描述，请参照“表面贴装型晶体产品的回流焊焊接温度描述”。
清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个3225mm贴片晶振产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然进口贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。

JLX-5

1、振荡电路
晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
CX3225SB金属面的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。
cptj1
3225贴片晶振的形式模式，但泛音振荡或基波。振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更多。

限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。
安装电容器的适当值取决于石英晶体谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
