C-005R晶振,4.6*1.2mm音叉晶体,无源插件晶振,C-005R 32.7680K-AC

产品简介

工作温度:-10℃~+60℃

保存温度:-20℃~+70℃

负载电容:6pF

32.768K时钟晶体具有小型,"C-005R 32.7680K-AC"薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

产品详情

EPSONdhl 在2010年全球晶振厂家排名中,占据首位.爱普生仅此一项水晶振动子行业就能足矣让电子世界的人都敬佩不已.爱普生株式会社爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体.

JLX-1

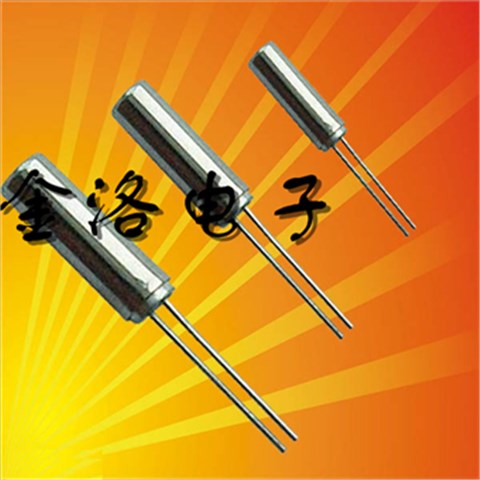

爱普生晶振,石英晶体谐振器,C-005R晶振,4.6*1.2mm的音叉型圆柱晶体在市面上并不多见,能与EPSON品牌想媲美的更是少之又少,这颗C-005R晶振被广泛的应用于基准时钟设置系统,32.768K的千赫兹晶振频率可以使产品的时间精准到秒.

JLX-2

RB-2

爱普生晶振	单位	C-005R晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-10°C～+60°C	裸存
工作温度	T_use	-20°C～+85°C	标准温度
激励功率	DL	10μW Max.	推荐:1μW～100μW
频率公差	f_— l	±20 × 10-6(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	6pF～∞	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10-6/ year Max.	+25°C,第一年

JLX-3

RB-3

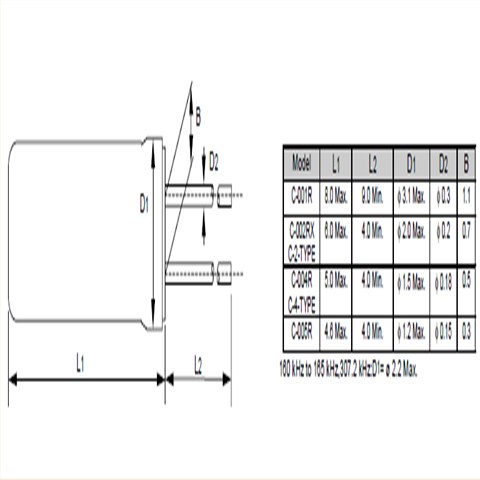

C-001R C-002RX C-004R C-005R

JLX-4

操作
请勿用镊子或任何坚硬的工具，夹具直接接触C-005R晶振的表面。爱普生晶振,石英晶体谐振器,C-005R晶振
使用环境（温度和湿度）
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力，会导致圆柱石英谐振器特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
振荡电路中负载电容的不同，可能导致32.768KHZ圆形晶振振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。
