Abracon公司已通过iso9001 - 2008认证，并在德克萨斯州、加利福尼亚州、中国、台湾、新加坡、苏格兰、以色列、匈牙利、英国、德国等地的德州和销售办事处获得设计和应用工程资源。Abracon提供了广泛的石英定时晶体和振荡器，MEMS振荡器，实时时钟(RTC)，蓝牙模块，陶瓷谐振器，锯滤器和谐振器，功率和射频电感，变压器，电路保护元件和射频天线和无线充电线圈。

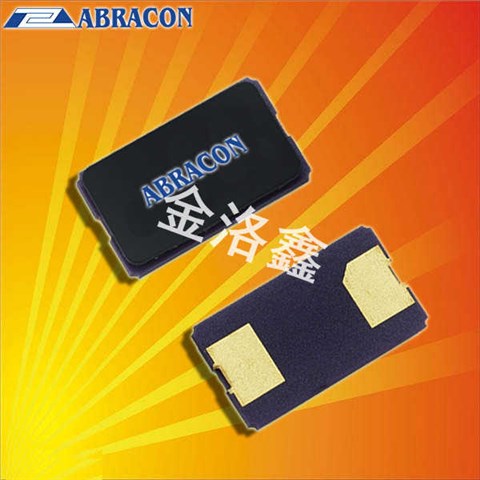

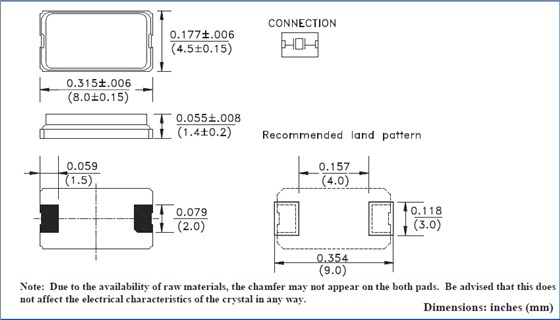

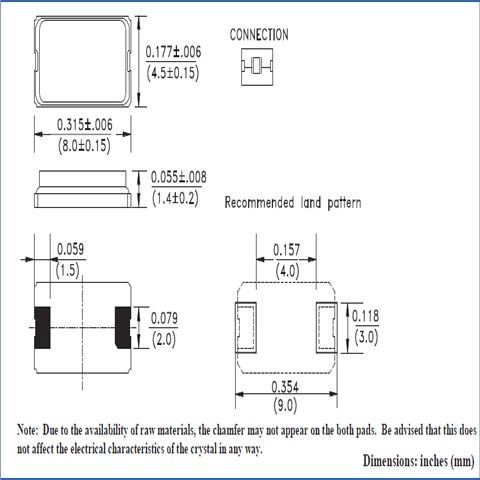

Abracon晶振,SMD晶体,ABM2晶振.8.0*4.5*1.4mm大体积陶瓷外壳二脚SMD型晶体谐振器,比起金属面外壳的石英晶体,ABM2晶振拥有更加优良的耐热性,需要注意的是,该款晶振产品由于原材料的可用性,倒角将有可能不会出现在两个焊盘上,是一种低成本的玻璃密封晶体,适用于符合RoHS标准的回流焊.
晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。
|
Abracon晶振 |
单位 |
ABM2晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
8.000MHZ~100.000MHz |
标准频率 |
|
储存温度 |
T_stg |
-40°C～+85°C |
裸存 |
|
工作温度 |
T_use |
-10°C～+60°C |
标准温度 |
|
激励功率 |
DL |
10-100μW Max. |
推荐:1μW～100μW |
|
频率公差 |
f_— l |
±50 × 10-6(标准) |
+25°C对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±50 × 10-6/-20°C～+70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
18pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下， 晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。Abracon晶振,SMD晶体,ABM2晶振
输出波形与测试电路
1.时序表
2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。Abracon晶振,SMD晶体,ABM2晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）
3.测试电路
