美国石英晶体谐振器,11.5*5.0mm扁壳型晶振,ABL2晶振

Abracon工程副总裁Syed Raza评论说：“半导体技术致力于将所有的功耗从最新一代的MCU和RF芯片组中扭转出来，芯片上的皮尔斯石英晶体谐振器缺乏必要的增益，对gm_critical指标产生不利影响。 PAS测试是诊断可预防问题的最可靠的方法。““作为IoT™的心跳，我们力求为客户提供尽可能多的工具和服务，将其设计带入下一个低功率平台。 Abras的营销总监Juan Conchas评论说，PAS测试服务可以在设计中对关键子系统进行验证，因为如果振荡器无法运行，没有任何操作。
美国Abracon晶振遵守法规和监管要求，从事环保产品的开发。环境政策，在其业务活动的所有领域，从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器，集团业务政策促进普遍信任的环境管理活动。美国Abracon晶振将：通过适当控制环境影响的物质，减少能源的使用，以达到节约能源和节约资源的目的。有效利用资源，防止环境污染，减少和妥善处理废物，包括再利用和再循环。通过开展节能活动和减少二氧化碳排放防止全球变暖。

JLX-1

Abracon-2

Abracon晶振,石英晶振,ABL2晶振,插件石英晶振,引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/S石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
石英晶振的切型。采用高速线切割技术：1.优化及严格规范线切割机各项设备参数；2.通过试验精选所使用的各类线切割料，如：磨料、线切割线、槽轮等；3.确认最优的石英晶振切割工艺参数。通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了石英晶振晶片的精度，提高了生产效率。

JLX-2

Abracon晶振	单位	ABL2晶振	石英晶振基本条件
标准频率	f_nom	3.579545~70MHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-0°C～+70°C	标准温度
激励功率	DL	100~1000μW Max.	推荐:100~1000μW
频率公差	f_— l	±50 × 10-6(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50× 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	18pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5× 10-6/ year Max.	+25°C,第一年

JLX-3

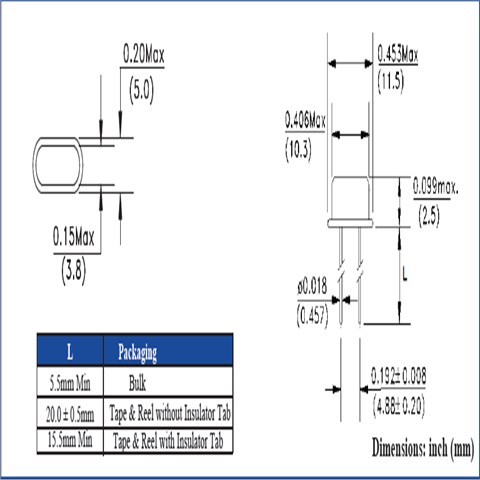

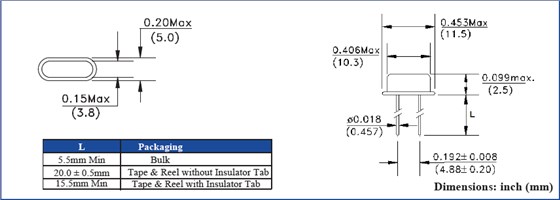

ABL2 11.5-5.0-2.5mm

JLX-4

RB-4

DIP 产品:已变形的石英进口晶振不能插入板孔中。请勿施加过大压力,以免引脚变形。SOJ 产品和SOP 产品:请勿施加过大压力,以免石英晶振引脚变形。已变形的石英晶振引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。Abracon晶振,石英晶振,ABL2晶振,插件石英晶振
超声波清洗:（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。（3）请勿清洗开启式晶振产品（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。使用环境（温度和湿度）请在规定的温度范围内使用无源石英晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。晶振/石英晶体谐振器.激励功率:在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率负极电阻:除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加

JLX-5

RB-5

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过49/S型晶体谐振器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.Abracon晶振,石英晶振,ABL2晶振,插件石英晶振

scbx_2

1.振荡电路:晶体谐振器是无源元件，因此受到进口无源晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在DIP压电石英晶体谐振器振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
