台湾晶技晶振为一专业之频率组件与感测组件供货商，自1983年成立以来始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 等频率组件之研发、设计、生产与销售，并因应市场应用与需求，透过自主核心技术，成功开发出各式感测组件(Sensor)，产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。
矢志提供信息、通讯、光电、汽车产业频率控制组件所需之各项应用产品，并于2015年达成两百亿之营业目标，同时成为全球石英晶振产业经营绩效最好公司之一以及石英产业的前三大。透由持续改善以及纪律、执行力之要求，达成产业升级，并以专业素养以及全球化布局，成为国际级厂商之一员。所有规划，都应落实于今日，计划与变化间有着绵密的连动关系，要使过去的努力与今天连在一起，进而使未来有所可能，实时的付出与现下的耕耘是不可或缺的一环。

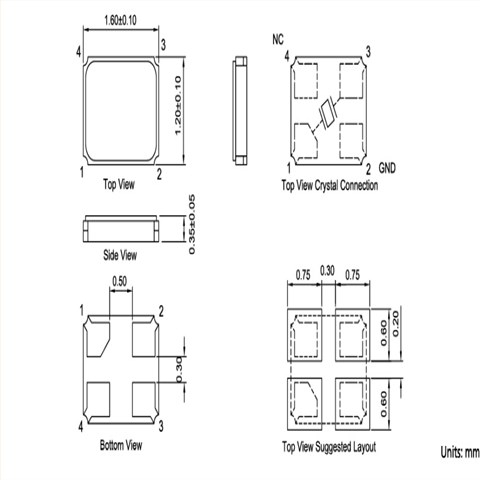

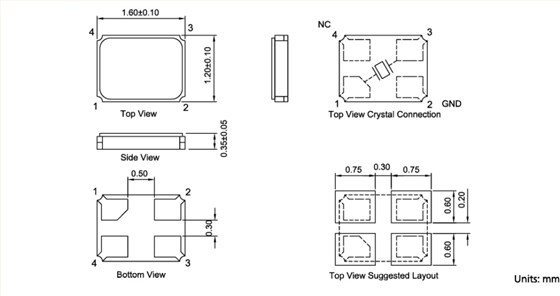

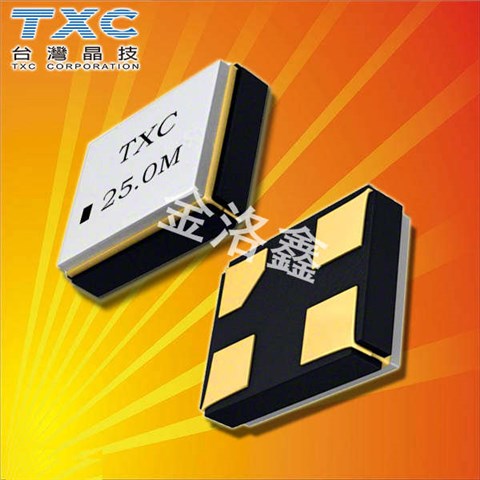

TXC晶振,贴片晶振,8Q晶振,进口石英晶振小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准。
台湾进口石英晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。
|
TXC晶振 |
单位 |
8q晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
20MHz~54MHz |
标准频率 |
|
储存温度 |
T_stg |
-40°C~+85°C |
裸存 |
|
工作温度 |
T_use |
-20°C~+70°C |
标准温度 |
|
激励功率 |
DL |
10μW Max. |
推荐:1μW~50μW |
|
频率公差 |
f_— l |
±30×10-6(标准) |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30×10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-20°C~ +70°C,DL = 50μW |
|
频率老化 |
f_age |
±3×10-6/ year Max. |
+25°C,第一年 |
SMD无源晶振设计指导：(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。TXC晶振,贴片晶振,8Q晶振,进口石英晶振
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。 石英SMD晶振存储事项：(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
此外，1612晶振振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过电容器测量振荡级输出,图5示出以上1-3个测量点和所测量的,除缓冲器输出外，振荡频率较低。TXC晶振,贴片晶振,8Q晶振,进口石英晶振
负载电容:如果1612小体积晶振电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。
测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF,5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过四脚石英晶体谐振器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线。）
