台湾晶技TXC晶振为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。
TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品。TXC晶振目前专业从事这些类别的产品:晶体(32.768kHz,基本兆赫,高精度的兆赫,汽车级)。

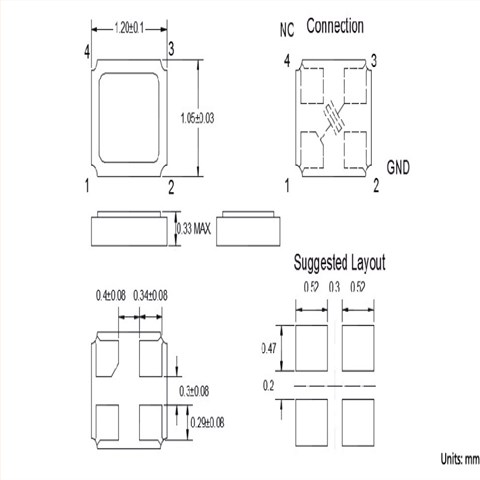

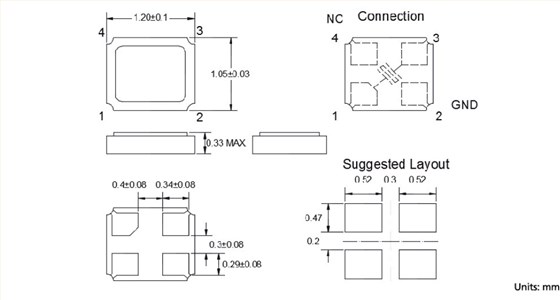

TXC晶振,贴片晶振,8J晶振,1210贴片晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性。
超小型贴片石英晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。
TXC晶振 |
单位 |
8J晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
34MHz~54MHz |
标准频率 |
储存温度 |
T_stg |
-20°C~+70°C |
裸存 |
工作温度 |
T_use |
-40°C~+85°C |
标准温度 |
激励功率 |
DL |
10μW Max. |
推荐:1μW~50μW |
频率公差 |
f_— l |
±15,±30×10-6(标准) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30×10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8,10pF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-20°C~ +70°C,DL = 50μW |
频率老化 |
f_age |
±3×10-6/ year Max. |
+25°C,第一年 |
无源贴片晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。TXC晶振,贴片晶振,8J晶振,1210贴片晶振
通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。 机械振动的影响:当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管无源晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
振荡补偿:除非在金属四脚石英晶振振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。TXC晶振,贴片晶振,8J晶振,1210贴片晶振
振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。限制流入1210石英晶体谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。
振荡电路的检查方法:振荡频率测量:必须尽可能地测量安装在电路上的石英贴片晶振的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。探针不影响图2,因为缓冲器的输出是通过输入1.2*1.0mm石英晶体电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。
