4520三脚陶瓷晶振,CSTCR晶振,CSTCR4M91G55-R0晶振

当前位置：首页 » 石英晶振 » 村田晶振 » 村田晶振,贴片晶振,CSTCR晶振,CSTCR4M91G55-R0晶振

prevnext

村田晶振,贴片晶振,CSTCR晶振,CSTCR4M91G55-R0晶振

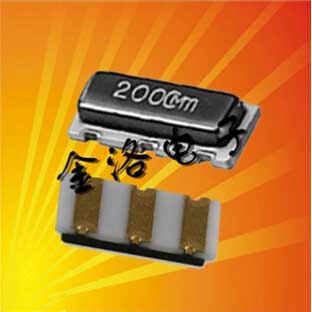

频率：4.915MHZ

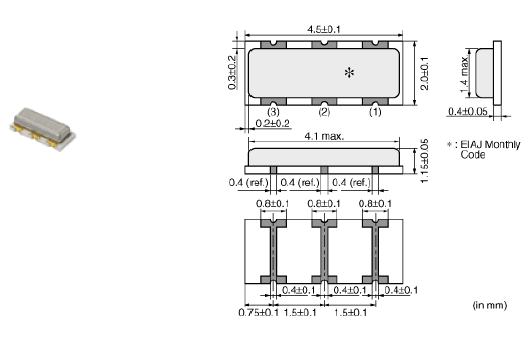

尺寸：4.5*2.0mm

4520mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

村田晶振制作所基于高尚的企业道德,遵循其经营理念,以继续成为受社会信赖的公司为目标,承诺遵守法律和法规,实施高度透明的管理、尊重人权、维护健康与安全、为社会发展和环境保护做出贡献.2009年度,根据环境管理体系中的规定,村田晶振集团在其日本国内的所有事业所和海外的所有生产基地中,建立了村田晶振,贴片石英晶体,陶瓷谐振器,村田振荡子绿色经营活动的框架,通过共享与绿色经营有关的信息,致力于开展有效的和实际效果大的环保活动,并强化企业的管治能力.4520三脚陶瓷晶振,CSTCR晶振,CSTCR4M91G55-R0晶振
自1944年创业以来，村田晶振得到了巨大的发展，在2013年度制定的中期构想最终年度的2015年度，营业额达到了在村田的历史上具有里程碑意义的万亿日元。在此衷心感谢广大客户和各利益相关方长期以来的大力支持。在通信市场，由于智能手机所安装元件的增加，以及载波聚合技术※的普及，村田的元件及模块的需求也在不断地提高，今后，通信市场仍将成为村田的一大支柱。为此，我们将通过供应链管理而实现的稳定供应体制，以及范围广泛的产品阵容，为通信市场提供新的价值。

村田晶振,贴片晶振,CSTCR晶振,CSTCR4M91G55-R0晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
超小型、超低频无源晶振晶片的边缘处理技术：是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题，为压电石英晶振行业的技术难题之一。具体解决的办法是使用高速倒边方式，通过结合以往低速滚筒倒边去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使石英晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。4520三脚陶瓷晶振,CSTCR晶振,CSTCR4M91G55-R0晶振

TXC晶振	单位	CSTCR晶振	石英晶振基本条件
标准频率	f_nom	4.915MHZ	标准频率
包装规格	mm	180	最小订购单位:3000
工作温度	T_use	-20°C~+85°C	标准温度
激励功率	DL	300μW Max.	推荐:1~300μW
频率公差	f_— l	±0.5%×10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±0.2%×10-6/-20°C~+70°C	超出标准的规格请联系我们.
负载电容	CL	39pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	60Ω	-20°C~ +70°C, DL = 50μW
频率老化	f_age	±0.1%×10-6/ year Max.	+25°C,第一年

4520三脚陶瓷晶振,CSTCR晶振,CSTCR4M91G55-R0晶振

这些晶振知识介绍是指，晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。陶瓷SMD晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。村田晶振,贴片晶振,CSTCR晶振,CSTCR4M91G55-R0晶振
我们可以先使用示波器或者频率计数器来检查SMD石英晶体终端的两个信号，如果没有信号输出，请按照步骤1-1到1-4步执行检查。如果有从石英晶振（XOUT）的输出端子的输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振体以下step1-5到步骤1-6。
你可以先把三脚贴片晶体卸载下来并测试晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。如果有下列情况发生，晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。比如等效电路测试如下：4520三脚陶瓷晶振,CSTCR晶振,CSTCR4M91G55-R0晶振

4520三脚陶瓷晶振,CSTCR晶振,CSTCR4M91G55-R0晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在工业级陶瓷晶振的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。村田晶振,贴片晶振,CSTCR晶振,CSTCR4M91G55-R0晶振
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过陶瓷贴片晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
