富士晶振,贴片晶振,FSX-1M晶振,日本进口晶振

频率：13.560MHz~50.000MHz

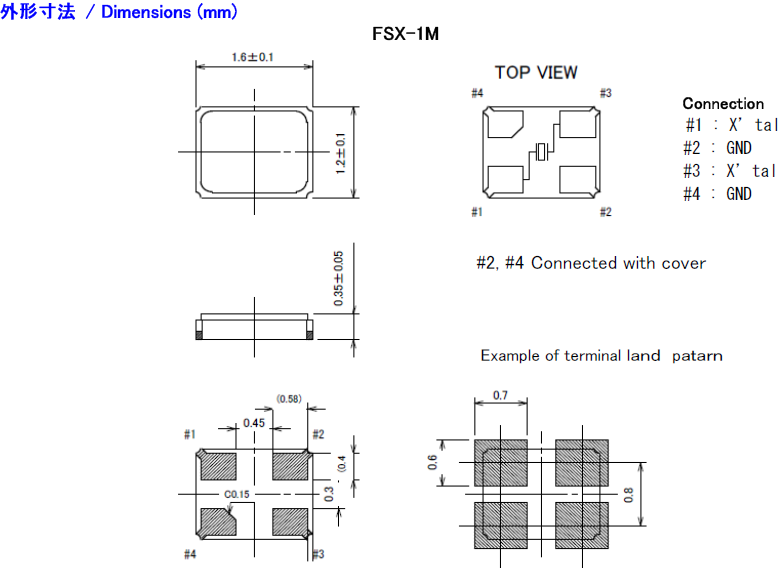

尺寸：1.6*1.2*0.35mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

晶振技术参数点击下载

JLX-1

富士晶振,贴片晶振,FSX-1M晶振,日本进口晶振.小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
富士晶振公司主要以石英晶振，电子元件，三端稳压管，LED照明，高压电容器，薄膜电容器等产品的生产与开发，在于2013年开始处理,软件的开发,今后在有线、无线通信设备的本公司商品化目标。今后更能迅速满足市场的需求。目前针对中国市场主要以石英晶振，石英晶体谐振器，石英晶体振荡器，有源晶振系列产品作为主打。

JLX-2

富士晶振	单位	FSX-1M晶振	石英晶振基本条件
标准频率	f_nom	13.560MHz~50.000MHz	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-10°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10 × 10^-6 ～ ±50 × 10^-6 可用	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10 × 10-6 ～ ±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	10pF~20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-10°C — +70°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

JLX-4

满足功能性能要求

根据特定的内部结构，支架的内部将石英晶体谐振器单元抽空或填充惰性气体以保持其结构特点。富士晶振,贴片晶振,FSX-1M晶振,日本进口晶振

1-1超声波焊接机的使用

超声波焊接机的使用会导致降解超声共振引起的工作特性分析水晶碎片。
1-2表面安装型晶体单元的安装
（1）严重的温度变化
在长时间和反复的严重温度变化下焊料可能会破裂;这是由于扩张造成的印刷线路板的温度系数不同材料和表面贴装型晶体陶瓷封装。如果预期会出现这种情况并避免此类问题。
（2）自动安装引起的冲击
请注意，在自动安装过程中，此类过程作为吸附，夹紧或安装到电路板上，可以对晶体单元施加太大的机械冲击，并且电气特性可能会改变或恶化。
（3）弯曲PC板引起的应力
如果进口晶振焊接到PC板后，则电路板是弯曲，机械应力可能导致焊接部分剥离或晶体单元包装破裂。
（4）接地端子
如果晶体单元配有接地端子，请确保将其焊接到GND或电源端子。如果不是接地，可能无法获得正确的频率。
1-3焊接和超声波清洗
晶体单元的焊接温度条件是旨在允许同时处理其他电子元件，但取决于晶振类型条件可能受到限制。确认使用前的条件。基本上，超声波清洗助焊剂允许，但在某些情况下，与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
