WI2WI晶振,TV02晶振,TV02-24000X-WND3RX晶振

频率：10~52MHZ

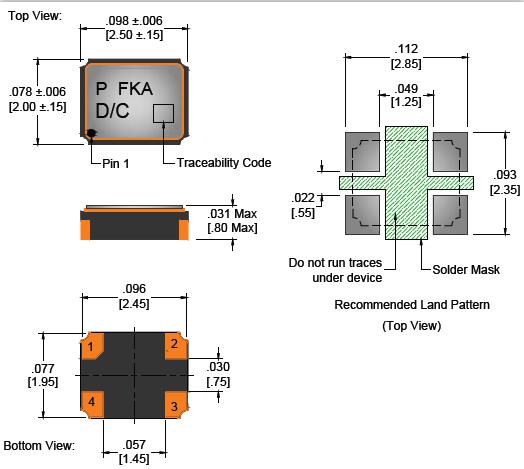

尺寸：2.5*2.0mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

订购热线：0755-27837162

WI2WI晶振,TV02晶振,TV02-24000X-WND3RX晶振，Wi2Wi晶振该公司成立于2005年，总部位于加利福尼亚州圣何塞，是一家垂直整合技术公司，设计，制造和销售高性能，低功耗无线连接解决方案以及石英晶振解决方案，全球导航卫星系统模块和频率控制设备。在威斯康星州米德尔顿和印度海德拉巴设有办事处。

Wi2Wi晶振的石英晶振产品和增值服务提供高度集成，坚固耐用，可靠的多协议无线执行器，内置软件，以及为全球客户提供定制的定时和频率控制设备。该公司的产品和服务涉及物联网（IoT），机器对机器（M2M），航空电子，空间和政府赞助项目市场的众多应用。WI2WI晶振,TV02晶振,TV02-24000X-WND3RX晶振.

WI2WI晶振,TV02晶振,TV02-24000X-WND3RX晶振，威尔威晶振是美国领先的频率元件制造商,总部位于加利福尼亚州的圣何塞,英文名称WI2WI Crystal.Wi2Wi晶振自成立以来专注于研发生产石英晶振,贴片晶振,压控温补晶体振荡器.

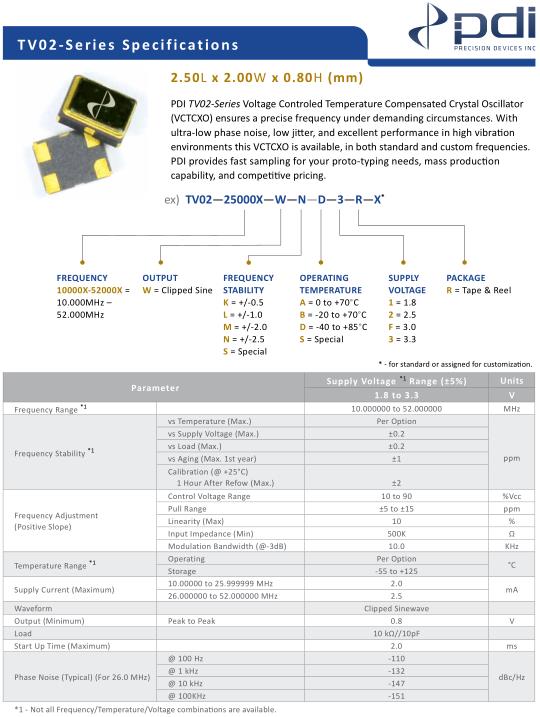

Parameter-Wi2Wi晶振-TV02晶振		Supply Voltage *1 Range (±5%)	Units
Parameter-Wi2Wi晶振-TV02晶振		1.8 to 3.3	V
Frequency Range *1		10.000000 to 52.000000	MHZ
Frequency Stability *1	vs Temperature (Max.)	Per Option	ppm
	vs Supply Voltage (Max.)	±0.2
	vs Load (Max.)	±0.2
	vs Aging (Max. 1st year)	±1
	Calibration (@ +25°C)	±2
	1 Hour After Refow (Max.)	±2
Frequency Adjustment	Control Voltage Range	10 to 90	%Vcc
(Positive Slope)	Pull Range	±5 to ±15	ppm
	Linearity (Max)	10	%
	Input Impedance (Min)	500K	Ω
	Input Impedance (Min) 500K Ω	10	KHz
Temperature Range *1	Operating	Per Option	°C
Temperature Range *1	Storage	-55 to +125	°C
Supply Current (Maximum)	10.00000 to 25.999999 MHz	2	mA
Supply Current (Maximum)	26.000000 to 52.000000 MHz	2.5	mA
Waveform		Clipped Sinewave
Output (Minimum)	Peak to Peak	0.8	V
Load		10 kΩ//10pF
Start Up Time (Maximum)		2	ms
Phase Noise (Typical) (For 26.0 MHz)	@ 100 Hz	-110	dBc/Hz
	@ 1 kHz	-132
	@ 10 kHz	-147
	@ 100KHz	-151

焊接和超声波清洗
晶振的焊接温度条件是旨在允许同时处理其他电子元件，但取决于产品类型条件可能受到限制。确认使用前的条件。基本上，超声波清洗助焊剂允许，但在某些情况下，与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
当晶振晶体单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷，例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。
安装引线安装型晶体单元
  （1）在PC板上安装一个晶体单元，使其高度单位低于其他部分；这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
  （2）安装铅封式晶体单元时使用PC板，PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
  （3）安装引线型晶体单元时，我们建议设备应与PC联系电路板和焊接方式，以防止疲劳和由于机械共振引起的引线断裂。
  （4）在PC板上安装SMD晶振后，移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。WI2WI晶振,TV02晶振,TV02-24000X-WND3RX晶振。
