WI2WI晶振,TC03晶振,TCT3-26000X-WND2RX晶振
频率：10~52MHZ

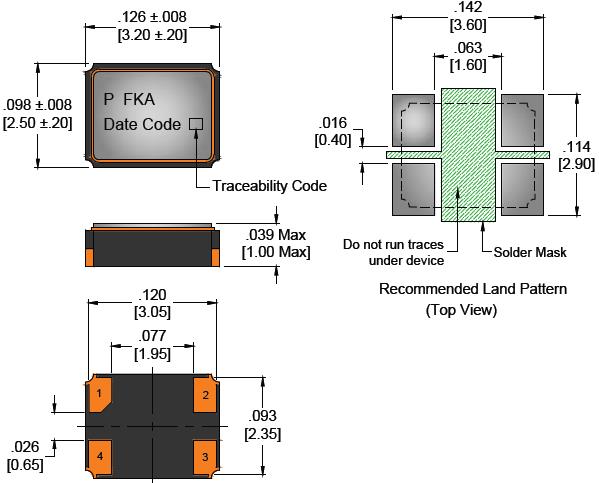

尺寸：3.2*2.5mm
WI2WI晶振,TC03晶振,TCT3-26000X-WND2RX晶振，Wi2Wi晶振该公司成立于2005年，总部位于加利福尼亚州圣何塞，是一家垂直整合技术公司，设计，制造和销售高性能，低功耗无线连接解决方案以及晶振解决方案，全球导航卫星系统模块和频率控制设备。在威斯康星州米德尔顿和印度海德拉巴设有办事处。
Wi2Wi的石英晶振产品和增值服务提供高度集成，坚固耐用，可靠的多协议无线执行器，内置软件，以及为全球客户提供定制的定时和频率控制设备。该公司的产品和服务涉及物联网（IoT），机器对机器（M2M），航空电子，空间和政府赞助项目市场的众多应用。WI2WI晶振,TC03晶振,TCT3-26000X-WND2RX晶振.
WI2WI晶振,TC03晶振,TCT3-26000X-WND2RX晶振，威尔威晶振是美国领先的频率元件制造商,总部位于加利福尼亚州的圣何塞,英文名称WI2WI Crystal.Wi2Wi晶振自成立以来专注于研发生产石英晶振,贴片晶振,TCXO振荡器.
温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5PPM~2.0PPM,常用频率:26M,33.6M,38.4M,40M.因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和无线通信等产品,符合RoHS/无铅.

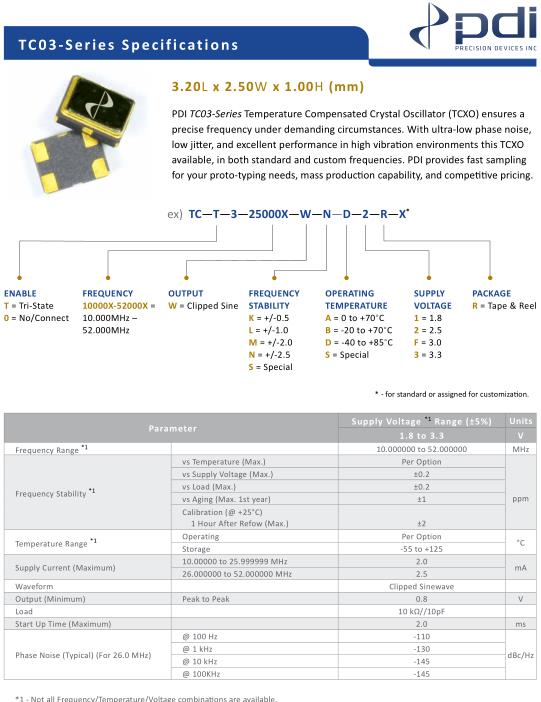

| Parameter-Wi2Wi晶振 | Supply Voltage *1 Range (±5%) | Units | |
| 1.8 to 3.3 | V | ||
| Frequency Range *1 |
|
10.000000 to 52.000000 | MHZ |
| Frequency Stability *1 | vs Temperature (Max.) | Per Option | ppm |
| vs Supply Voltage (Max.) | ±0.2 | ||
| vs Load (Max.) | ±0.2 | ||
| vs Aging (Max. 1st year) | ±1 | ||
|
Calibration (@ +25°C) 1 Hour After Refow (Max.) |
±2 | ||
| Temperature Range *1 | Operating | Per Option | °C |
| Storage | -55 to +125 | ||
| Supply Current (Maximum) | 10.00000 to 25.999999 MHz | 2.0 | mA |
| 26.000000 to 52.000000 MHz | 2.5 | ||
| Waveform | Clipped Sinewave | ||
| Output (Minimum) | Peak to Peak | 0.8 | V |
| Load | 10 kΩ//10pF | ||
| Start Up Time (Maximum) | 2.0 | ms | |
| Phase Noise (Typical) (For 26.0 MHz) | @ 100 Hz | -110 | dBc/Hz |
| @ 1 kHz | -130 | ||
| @ 10 kHz | -145 | ||
| @ 100KHz |
-145 |
||
焊接和超声波清洗
晶振的焊接温度条件是旨在允许同时处理其他电子元件，但取决于产品类型条件可能受到限制。确认使用前的条件。基本上，超声波清洗助焊剂允许，但在某些情况下，与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
当有源晶振晶体单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷，例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。WI2WI晶振,TC03晶振,TCT3-26000X-WND2RX晶振.
安装引线安装型晶体单元
（1）在PC板上安装一个晶体单元，使其高度单位低于其他部分；这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
（2）安装铅封式晶体单元时使用PC板，PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
（3）安装引线型晶体单元时，我们建议设备应与PC联系电路板和焊接方式，以防止疲劳和由于机械共振引起的引线断裂。
（4）在PC板上安装贴片晶振后，移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
