WI2WI晶振,CX晶振,CX16000XFBCB18RX晶振

频率：16~60MHZ

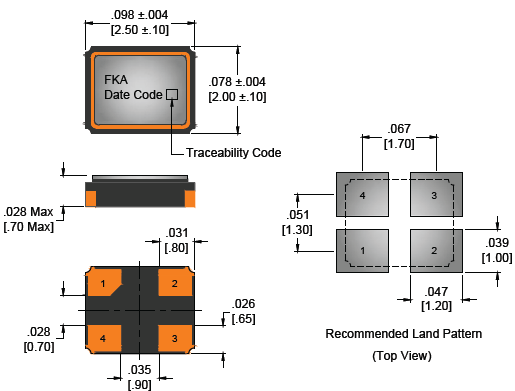

尺寸：2.5*2.0mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

WI2WI晶振,CX晶振,CX16000XFBCB18RX晶振，Wi2Wi晶振该公司成立于2005年，总部位于加利福尼亚州圣何塞，是一家垂直整合技术公司，设计，制造和销售高性能，低功耗无线连接解决方案以及石英晶体谐振器解决方案，全球导航卫星系统模块和频率控制设备。在威斯康星州米德尔顿和印度海德拉巴设有办事处。

WI2WI晶振,CX晶振,CX16000XFBCB18RX晶振，Wi2Wi的晶振产品和增值服务提供高度集成，坚固耐用，可靠的多协议无线执行器，内置软件，以及为全球客户提供定制的定时和频率控制设备。该公司的产品和服务涉及物联网（IoT），机器对机器（M2M），航空电子，空间和政府赞助项目市场的众多应用。

WI2WI晶振,CX晶振,CX16000XFBCB18RX晶振，威尔威晶振是美国领先的频率元件制造商,总部位于加利福尼亚州的圣何塞,英文名称WI2WI Crystal.Wi2Wi晶振自成立以来专注于研发生产石英晶振,贴片晶振,TCXO振荡器.

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

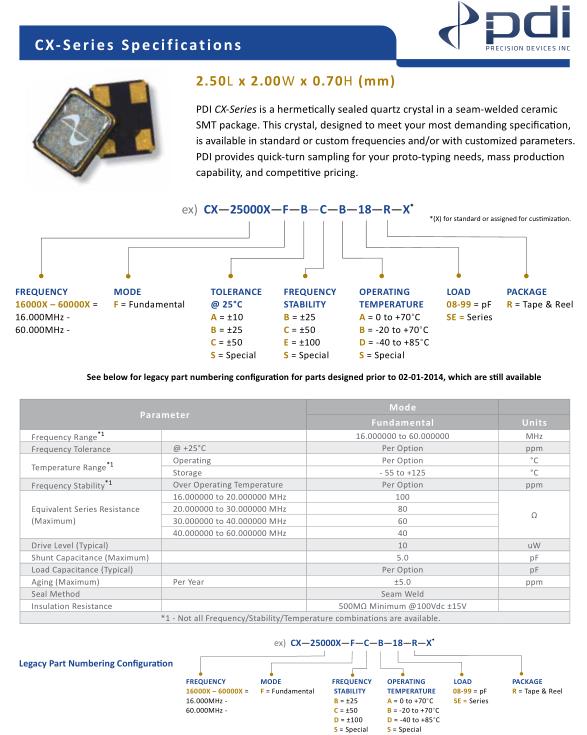

Parameter-Wi2Wi晶振		Mode-CX晶振
Parameter-Wi2Wi晶振		Fundamental	Units
Frequency Range *1		24.000000 to 60.000000	MHZ
Frequency Tolerance	@ +25°C	Per Option	ppm
Temperature Range *1	Operating	Per Option	°C
Temperature Range *1	Storage	- 55 to +125	°C
Frequency Stability *1	Over Operating Temperature	Per Option	ppm
Equivalent Series Resistance (Maximum)	16.000000 to 20.000000 MHz	100	Ω
	20.000000 to 30.000000 MHz	80
	30.000000 to 40.000000 MHz	60
	40.000000 to 60.000000 MHz	40
Drive Level (Typical)		10	uW
Shunt Capacitance (Maximum)		5.0	pF
Load Capacitance (Typical)		Per Option	pF
Aging (Maximum)	Per Year	±5.0	ppm
Seal Method		Seam Weld
Insulation Resistance		500MΩ Minimum @100Vdc ±15V
*1 - Not all Frequency/Stability/Temperature combinations are available

焊接和超声波清洗
晶振的焊接温度条件是旨在允许同时处理其他电子元件，但取决于产品类型条件可能受到限制。确认使用前的条件。基本上，超声波清洗助焊剂允许，但在某些情况下，与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
当SMD晶体单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷，例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。WI2WI晶振,CX晶振,CX16000XFBCB18RX晶振.
安装引线安装型晶体单元
  （1）在PC板上安装一个晶体单元，使其高度单位低于其他部分；这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
  （2）安装铅封式晶体单元时使用PC板，PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
  （3）安装引线型晶体单元时，我们建议设备应与PC联系电路板和焊接方式，以防止疲劳和由于机械共振引起的引线断裂。
  （4）在PC板上安装无源贴片晶振后，移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
