Transko晶振,2X6SMD晶振,2X6SMD-32.768K-6晶振

频率：32.768KHZ,30.000kHz~360.000kHz

尺寸：2*6mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等.

订购热线：0755-27837162

Transko晶振,2X6SMD晶振,2X6SMD-32.768K-6晶振,Transko晶振集团是一家位于加利福尼亚州阿纳海姆的通过ISO 9001认证的变频控制设备解决方案供应商,专业生产石英晶体,贴片晶振,有源晶振,压控晶振,滤波器等频率元件.通过质量和经验，自1992年以来，其他许多其他产品我们得到了援助.

Transko晶振,2X6SMD晶振,2X6SMD-32.768K-6晶振,让我们与众不同的是Transko Advantage –具有快速交付能力。能够在72小时内提供优质的晶振产品，高度积极的销售人员为您的频率控制要求提供优异的定价和解决方案。通过结合杰出员工的知识和广泛背景，能够解决和定制您的特定项目或设计需求。Transko晶振公司团队导向的环境和高效的生产人员不断让我们的客户满意，并使我们能够提供最好的支持。

Transko晶振,2X6SMD晶振,2X6SMD-32.768K-6晶振,Transko晶振是美国知名频率元件制造商之一,英文全称为Transko Electronics.Inc.特兰斯科晶振致力于为用户他高品质晶振产品,以及提供优质的服务,完美的技术支持.

进口插件晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等.

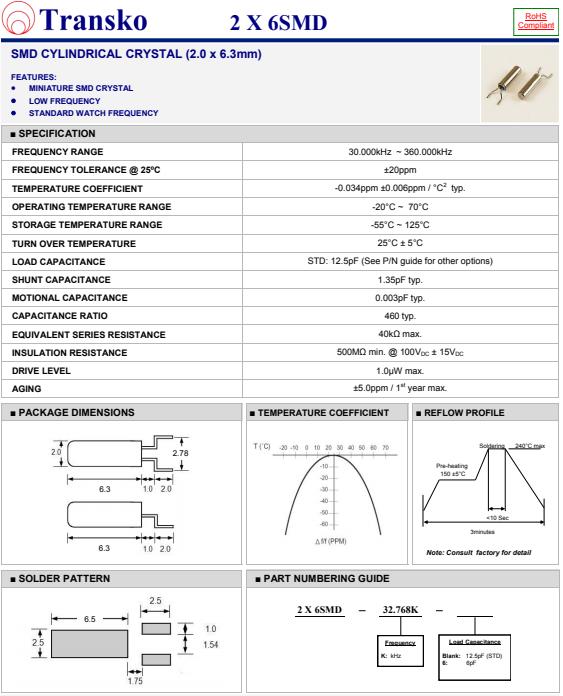

SPECIFICATION-Transko晶振
FREQUENCY	30.000kHz ~ 360.000kHz
FREQUENCY TOLERANCE @ 25ºC	±20ppm
TEMPERATURE COEFFICIENT	-0.034ppm ±0.006ppm / °C2 typ.
OPERATING TEMPERATURE RANGE	-20°C ~ 70°C
STORAGE TEMPERATURE RANGE	-55°C ~ 125°C
TURN OVER TEMPERATURE	25°C ± 5°C
LOAD CAPACITANCE	STD: 12.5pF (See P/N guide for other options)
SHUNT CAPACITANCE	1.35pF typ.
MOTIONAL CAPACITANCE	0.003pF typ.
CAPACITANCE RATIO	460 typ.
EQUIVALENT SERIES RESISTANCE	40kΩ max.
INSULATION RESISTANCE	500MΩ min. @ 100VDC ± 15VDC
DRIVE LEVEL	1.0µW max
AGING	±5.0ppm / 1st year max.

焊接和超声波清洗
  晶振的焊接温度条件是旨在允许同时处理其他电子元件，但取决于产品类型条件可能受到限制。确认使用前的条件。基本上，超声波清洗助焊剂允许，但在某些情况下，与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
当SMD晶体单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷，例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。
安装引线安装型晶体单元,Transko晶振,2X6SMD晶振,2X6SMD-32.768K-6晶振.
  （1）在PC板上安装一个晶体单元，使其高度单位低于其他部分；这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
  （2）安装铅封式晶体单元时使用PC板，PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
  （3）安装引线型晶体单元时，我们建议设备应与PC联系电路板和焊接方式，以防止疲劳和由于机械共振引起的引线断裂。
  （4）在PC板上安装无源贴片晶振后，移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
