Sunny晶振,SX-21晶振,SR8130J6-26.00000-T&R晶振

频率：20~60MHZ

尺寸：2.0*1.6mm

贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷振荡器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线：0755-27837162

Sunny晶振,SX-21晶振,SR8130J6-26.00000-T&R晶振，优秀的研究具有满腔的热情为高科技发展的最佳实验室Sunny晶振是在世界市场上的竞争力,电子行业的发展趋势和产品的开发,以保证开发趋势和多边角度来看,如提高性能和工艺改进的晶振产品和零部件制造商进行专门讨论第二类产品开发的系统研究.

作为陶瓷封装型振荡器,VCXO,例如在摄像机,数码相机,ADSL使用打印机作为表面安装型形成和研发相对于SIZE的小型化.

Sunny晶振,SX-21晶振,SR8130J6-26.00000-T&R晶振，为了提高石英晶体产品的生产率和提高质量,有必要使设施自动化.为此,我们正在努力提高设施的有效运行和高精度模具的开发.

为了完成开发的用于时钟发生的公益性的战场和通信产品的小型化,根据用于电子产品的小型化石英晶振和低功耗IC传感器的毛坯制造技术的基础上,在低功率的稳定振荡我们专注于研究和开发.

Sunny晶振,SX-21晶振,SR8130J6-26.00000-T&R晶振，Sunny晶振企业位于韩国忠州忠北的一个工业园内,中文名字叫做三呢晶振,成立的时间比较早,是1966年9月15号正式创办的,Sunny Crystal主要开发,设计,测试,生产石英晶体振荡,TCXO温补晶振,无源贴片晶振等元件.

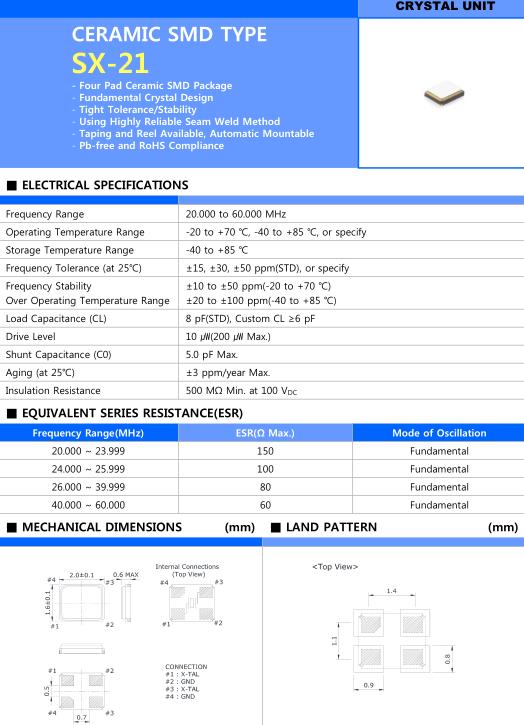

Frequency Range	20.000 to 60.000 MHz
Operating Temperature Range	-20 to +70 ℃, -40 to +85 ℃, or specify
Storage Temperature Range	-40 to +85 ℃
Frequency Tolerance (at 25 ℃)	±15, ±30, ±50 ppm(STD), or specify
Frequency Stability Over Operating Temperature Range	±10 to ±50 ppm(-20 to +70 ℃) ±20 to ±100 ppm(-40 to +85 ℃)
Load Capacitance (CL)	8 pF(STD), Custom CL ≥6 pF
Drive Level	10 μW(200 μW Max.)
Shunt Capacitance (C0)	5.0 pF Max.
Aging (at 25 ℃)	±3 ppm/year Max.
Insulation Resistance	500 MΩ Min. at 100 V DC

焊接和超声波清洗
石英晶振的焊接温度条件是旨在允许同时处理其他电子元件，但取决于产品类型条件可能受到限制。确认使用前的条件。基本上，超声波清洗助焊剂允许，但在某些情况下，与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
当SMD晶体单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷，例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。Sunny晶振,SX-21晶振,SR8130J6-26.00000-T&R晶振.
安装引线安装型晶体单元
  （1）在PC板上安装一个晶体单元，使其高度单位低于其他部分；这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
  （2）安装铅封式晶体单元时使用PC板，PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
  （3）安装引线型晶体单元时，我们建议设备应与PC联系电路板和焊接方式，以防止疲劳和由于机械共振引起的引线断裂。
  （4）在PC板上安装贴片石英晶振后，移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
