SMI晶振,93SMX(A)晶振,93M120-16(A)晶振
频率:4~50MHZ
尺寸:8.0*4.5mm
SMI晶振,93SMX(A)晶振,93M120-16(A)晶振,SMI是Crystal Technology的新兴领导者。我们积极为电子社会做出贡献,在稳步的研究和努力的基础上,快速开发先进的水晶产品。我们专注于最新的SMD晶体,时钟OSC,TCXO,VCXO,OCXO和MCF。并提供高质量和高稳定性的石英晶振产品,支持高可靠性数据,频率范围从16.000kHz(低)到350.000MHz(高),严格的质量控制和严格的运输检查。
SMI晶振是日本有名的频率元件制造商,主要研发生产石英晶体,有源晶体振荡器等.SMI Crystal拥有先进的生产设备以及完善的服务体系,获得广大用户一直好评.SMI晶振,93SMX(A)晶振,93M120-16(A)晶振.
SMI晶振,93SMX(A)晶振,93M120-16(A)晶振,SMI晶振是日本一家生产制造规模比较大一家电子元件工厂,长期采购SMI石英晶体的企业有上千家,日本SMI晶振在国际市场上的份额占有率真不算高,SMI晶振公司自成立以来便专注研发生产高品质,高精度的进口SMD石英晶体产品,专业向市场供应大量OSC差分晶振,TCXO温补晶振,VCXO压控晶振等元件,凭借着注重质量与服务,赢得广大用户的喜爱,SMI晶振如今在业界已是小有名气的企业.
贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体振荡器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

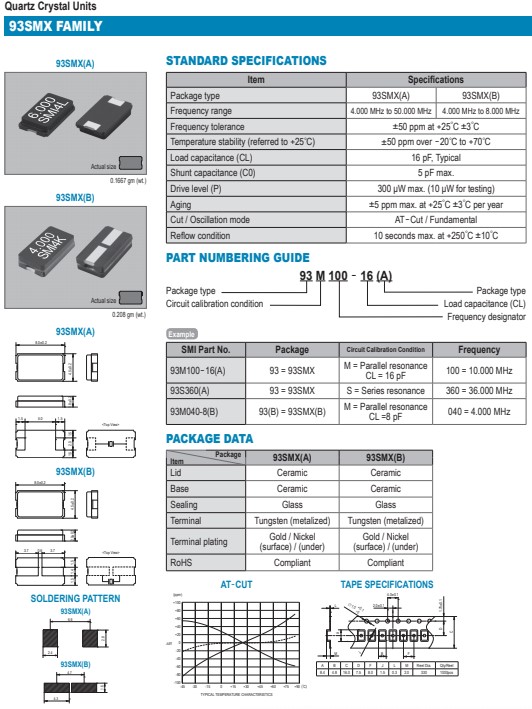

Item | Specifications |
Package type | 93SMX(A) |
Frequency range | 4.000 MHz to 50.000 MHz |
Frequency tolerance | ±50 ppm at +25゜C ±3゜C |
Temperature stability (referred to +25゜C) | ±50 ppm over -20゜C to +70゜C |
Load capacitance (CL) | 16 pF, Typical |
Shunt capacitance (C0) | 5 pF max. |
Drive level (P) | 300 μW max. (10 μW for testing) |
Aging | ±5 ppm max. at +25゜C ±3゜C per year |
Cut / Oscillation mode | AT-Cut / Fundamenta |
Reflow condition | 10 seconds max. at +250゜C ±10゜C |
焊接和超声波清洗
无源贴片晶振的焊接温度条件是旨在允许同时处理其他电子元件,但取决于产品类型条件可能受到限制。确认使用前的条件。基本上,超声波清洗助焊剂允许,但在某些情况下,与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
当SMD晶体单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷,例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。
安装引线安装型晶体单元
(1)在PC板上安装一个晶体单元,使其高度单位低于其他部分;这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
(2)安装铅封式晶体单元时使用PC板,PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
(3)安装引线型晶体单元时,我们建议设备应与PC联系电路板和焊接方式,以防止疲劳和由于机械共振引起的引线断裂。SMI晶振,93SMX(A)晶振,93M120-16(A)晶振.
(4)在PC板上安装贴片晶振后,移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
