SMI晶振,32SMX(A)晶振,32M120-10(A )晶振

频率：9.843~60MHz,60~150MHz

尺寸：3.2*2.5mm

超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

SMI晶振,32SMX(A)晶振,32M120-10(A )晶振，SMI是Crystal Technology的新兴领导者.我们积极为电子社会做出贡献，在稳步的研究和努力的基础上，快速开发先进的进口SMD石英晶体产品。
SMI晶振,32SMX(A)晶振,32M120-10(A )晶振，我们专注于最新的SMD版本的晶体单元，时钟OSC，TCXO，VCXO，OCXO和MCF。并提供高质量和高稳定性的晶振产品，支持高可靠性数据，频率范围从16.000kHz（低）到350.000MHz（高），严格的质量控制和严格的运输检查。除了SMD版本，我们还可以提供通孔型产品.

SMI晶振,32SMX(A)晶振,32M120-10(A )晶振，SMI晶振总部位于日本,是一家专业生产销售石英晶振,压电晶体,陶瓷谐振器,有源晶振的知名制造商,能够提供高质量,高稳定性的SMI晶振产品.SMI石英晶体振荡器,产品安全可靠,性能优越,价格合理.

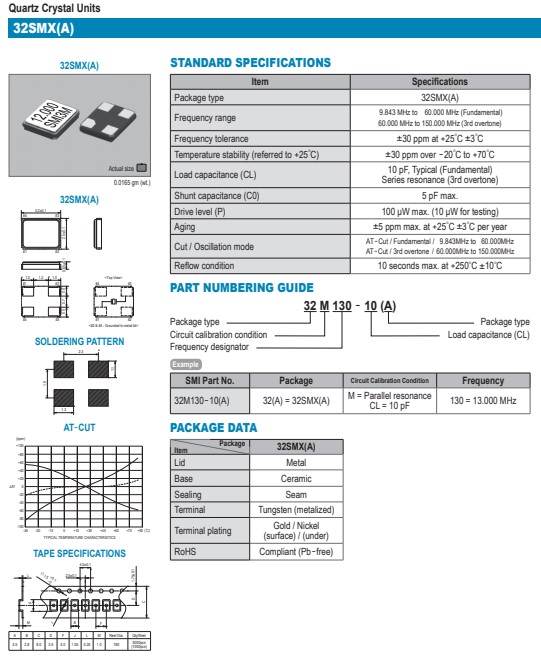

Item	Specifications
Package type	32SMX(A)
Frequency range	9.843 MHz to 60.000 MHz (Fundamental) 60.000 MHz to 150.000 MHz (3rd overtone)
Frequency tolerance	±30 ppm at +25゜C ±3゜C
Temperature stability (referred to +25゜C)	±30 ppm over -20゜C to +70゜C
Load capacitance (CL)	10 pF, Typical (Fundamental) Series resonance (3rd overtone)
Shunt capacitance (C0)	5 pF max.
Drive level (P)	100 μW max. (10 μW for testing)
Aging	±5 ppm max. at +25゜C ±3゜C per year
Cut / Oscillation mode	AT -Cut / Fundamental / 9.843MHz to 60.000MHz AT -Cut / 3rd overtone / 60.000MHz to 150.000MHz
Reflow condition	10 seconds max. at +250゜C ±10゜C

焊接和超声波清洗
贴片石英晶振的焊接温度条件是旨在允许同时处理其他电子元件，但取决于产品类型条件可能受到限制。确认使用前的条件。基本上，超声波清洗助焊剂允许，但在某些情况下，与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
当SMD晶体单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷，例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。SMI晶振,32SMX(A)晶振,32M120-10(A )晶振.
安装引线安装型晶体单元
  （1）在PC板上安装一个晶体单元，使其高度单位低于其他部分；这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
  （2）安装铅封式晶体单元时使用PC板，PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
  （3）安装引线型晶体单元时，我们建议设备应与PC联系电路板和焊接方式，以防止疲劳和由于机械共振引起的引线断裂。
  （4）在PC板上安装SMD无源晶振后，移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
