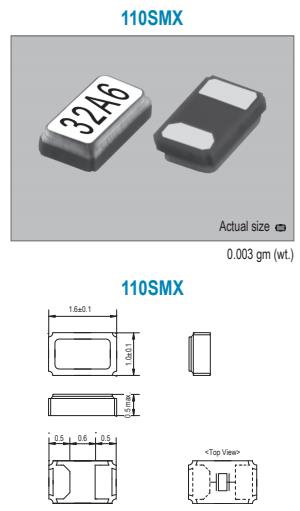

SMI晶振,110SMX晶振,高品质晶振
频率:32.768KHZ

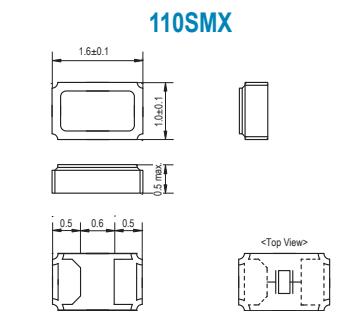

尺寸:1.6*1.0*0.5mm
SMI晶振,110SMX晶振,高品质晶振,SMI是Crystal Technology的新兴领导者。我们积极为电子社会做出贡献,在稳步的研究和努力的基础上,快速开发先进的水晶产品。
我们专注于创新型的石英晶体单元,时钟OSC,TCXO,VCXO,OCXO和MCF。并提供高质量和高稳定性的产品,支持高可靠性数据,频率范围从16.000kHz(低)到350.000MHz(高),严格的质量控制和严格的运输检查。除了SMD版本,我们还可以提供通孔型产品。
进口SMI晶振总部位于日本,是一家专业生产销售温补晶振,贴片晶振,OSC差分晶振,有源晶振等元件知名制造商,能够提供高质量,高稳定性的SMI晶振产品.SMI石英晶体振荡器,产品安全可靠,性能优越,价格低廉的优质晶振产品,所生产出来的产品,被广泛使用于各行各业之中,为高新科技技术发展,作出巨大的贡献,并不断结合市场需求,创造出符合市场需求的产品。
SMI晶振,110SMX晶振,高品质晶振,小型表面贴片型SMD晶振,适合使用在汽车电子领域中,也是特别要求高的可靠性的引擎控制用CPU的时钟部分.低频晶振可从10MHz起对应,小型,薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高的温回流温度曲线要求,符合AEC-Q200标准.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英晶体谐振器晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。
Item | Symbol | Specifications |
Part number | P/N | 110M327* |
Package Type | 110SMX | |
Nominal frequency | F | 32.768 kHz |
Frequency tolerance (at +25゜C) | △f/F | AA : ±10 ppm |
A : ±15 ppm | ||
B : ±20 ppm | ||
C : ±30 ppm (Standard) | ||
Load capacitance | CL | 12.5 pF : 31M327 (Standard) |
9.0 pF : 31M327-9 | ||
7.0 pF : 31M327-7 | ||
Equivalent series resistance | ESR | 90 kΩ max. |
Drive level | P | 0.1 μW (0.5 μW max.) |
Turnover temperature | Tt | +25゜C ±5゜C |
Temperature coefficient | β | -0.035 ppm / ゜C 2 , Typical |
Aging (for first year) | △f/F | ±3 ppm max. at +25゜C ±3゜C |
Insulation resistance | Ri | 500 MΩ min. at 100V DC ±15V |
Cut | XY-Cut | |
Operating temperature range | To | -40゜C to +85゜C |
Storage temperature range | Ts | -55゜C to +125゜C |
Shock resistance | △f/F | ±5 ppm max. |
Vibration resistance | △f/F | ±5 ppm max. |
IR reflow resistance | △f/F | ±10 ppm max. |
Reflow condition | 10 seconds max. at +250゜C ±10゜C |
焊接和超声波清洗
日本进口晶振的焊接温度条件是旨在允许同时处理其他电子元件,但取决于产品类型条件可能受到限制。确认使用前的条件。基本上,超声波清洗助焊剂允许,但在某些情况下,与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
当石英晶体谐振器单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷,例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。
安装引线安装型晶体单元
(1)在PC板上安装一个晶体单元,使其高度单位低于其他部分;这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
(2)安装铅封式晶体单元时使用PC板,PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
(3)安装引线型晶体单元时,我们建议设备应与PC联系电路板和焊接方式,以防止疲劳和由于机械共振引起的引线断裂。
(4)在PC板上安装贴片晶振后,移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
