SHINSUNG晶振,SX-SS晶振,SX-SS-10-20HZ-20.000MHz-9pF晶振
频率:8~125MHZ

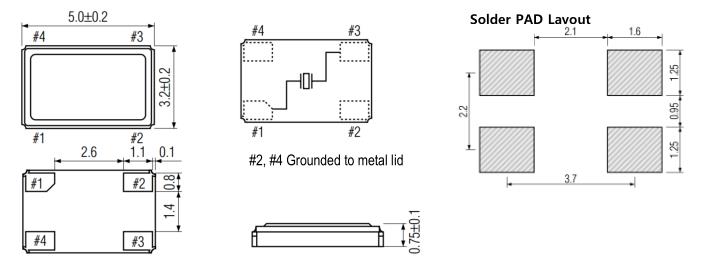

尺寸:5.0*3.2mm
SHINSUNG晶振,SX-SS晶振,SX-SS-10-20HZ-20.000MHz-9pF晶振,Shinsung公司以顾客为中心,基于价值的管理,人类和谐的价值,我们认为我们的客户是合作伙伴,并努力满足并超越他们对质量,客户服务和价值的要求我们是最新的Smd或通孔型石英晶体单元,时钟OSC,TCXO,VCXO,MCF等,并提供高产品质量稳定,稳定性高。产品广泛应用于电子行业,包括电信,微处理器,汽车,仪器仪表和医疗应用。
SHINSUNG晶振,SX-SS晶振,SX-SS-10-20HZ-20.000MHz-9pF晶振,韩国SHINSUNG晶振在新的加工和测试结构设备上的投资确保公司将继续提供卓越的设计,并提供持续的新产品流,以满足客户在当前和未来的需求。我们将继续追求质量管理,为客户提供高品质晶振产品和服务.
SHINSUNG晶振,SX-SS晶振,SX-SS-10-20HZ-20.000MHz-9pF晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使SMD晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

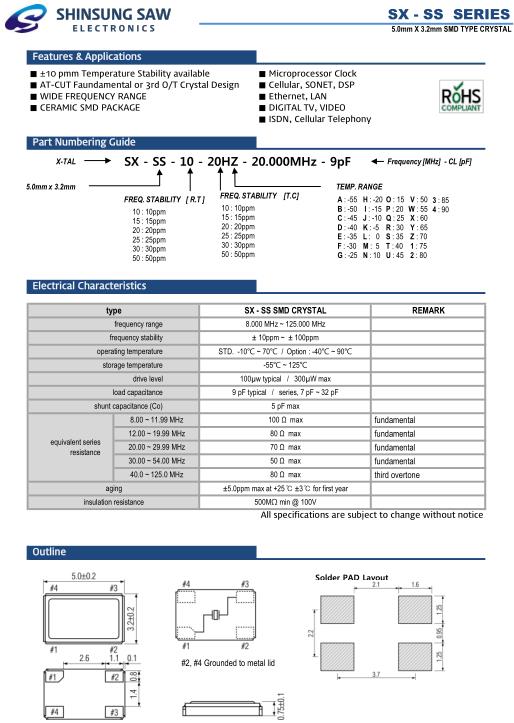

type | SX - SS SMD CRYSTAL | REMARK | |
frequency range | 8.000 MHz ~ 125.000 MHZ | ||
frequency stability | ± 10ppm ~ ± 100ppm | ||
operating temperature | STD. -10℃ ~ 70℃ / Option : -40℃ ~ 90℃ | ||
storage temperature | -55℃ ~ 125℃ | ||
drive level | 100µw typical / 300µW max | ||
load capacitance | 9 pF typical / series, 7 pF ~ 32 pF | ||
shunt capacitance (Co) | 5 pF max | ||
equivalent series | 8.00 ~ 11.99 MHz | 100 Ω max | fundamental |
resistance | 12.00 ~ 19.99 MHz | 80 Ω max | fundamental |
20.00 ~ 29.99 MHz | 70 Ω max | fundamental | |
30.00 ~ 54.00 MHz | 50 Ω max | fundamental | |
40.0 ~ 125.0 MHz | 80 Ω max | fundamental | |
aging | ±5.0ppm max at +25℃ ±3℃ for first year | ||
insulation resistance | 500MΩ min @ 100V |
抗冲击
无源贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射,SHINSUNG晶振,SX-SS晶振,SX-SS-10-20HZ-20.000MHz-9pF晶振.
暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射。
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD无源晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
