SHINSUNG晶振,SX-22晶振,SX-22-10-20HZ-24.000MHz-9pF晶振
频率:10~60MHZ
尺寸:2.5*2.0mm
SHINSUNG晶振,SX-22晶振,SX-22-10-20HZ-24.000MHz-9pF晶振,SHINSUNG Crysta成立于1990年,并开始生产石英晶振,滤波器,石英晶体振荡器,同时向客户提供最新的新松贴片晶振或通孔型晶振单元,时钟有源晶振,温补晶振等晶振产品,一直以供应优质晶振产品为信念,不断给社会创造价值.
SHINSUNG晶振,SX-22晶振,SX-22-10-20HZ-24.000MHz-9pF晶振,SHINSUNG晶振公司以顾客为中心,基于价值的管理,人类和谐的价值,我们认为我们的客户是合作伙伴,并努力满足并超越他们对质量,客户服务和价值的要求我们是最新的SMD晶振或通孔型晶体单元,时钟OSC,TCXO,VCXO,MCF等,并提供高产品 质量稳定,稳定性高。
新松晶振在新的加工和测试结构设备上的投资确保公司将继续提供卓越的设计,并提供持续的新产品流,以满足客户在当前和未来的需求。我们将继续追求质量管理,为客户提供高品质贴片晶振产品和服务.
SHINSUNG晶振,SX-22晶振,SX-22-10-20HZ-24.000MHz-9pF晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

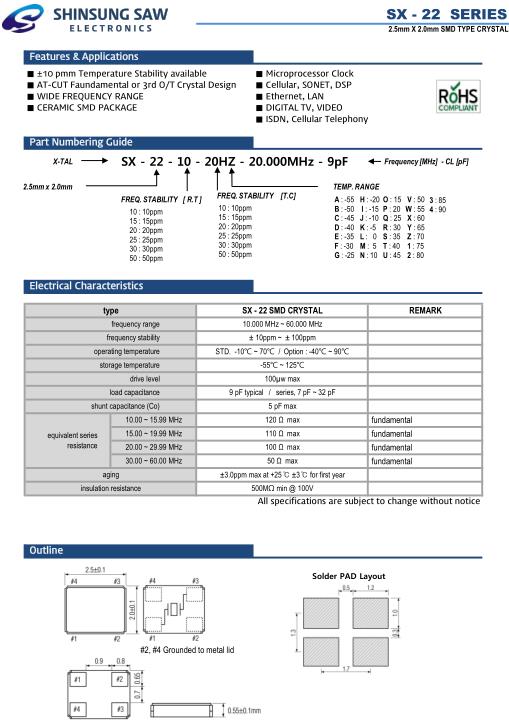

type | SX - 22 SMD CRYSTAL | REMARK | |
frequency range | 10.000 MHz ~ 60.000 MHz | ||
frequency stability | ± 10ppm ~ ± 100ppm | ||
operating temperature | STD. -10℃ ~ 70℃ / Option : -40℃ ~ 90℃ | ||
storage temperature | -55℃ ~ 125℃ | ||
drive level | 100µw max | ||
load capacitance | 9 pF typical / series, 7 pF ~ 32 pF | ||
shunt capacitance (Co) | 5 pF max | ||
equivalent series resistance | 0.00 ~ 15.99 MHz | 120 Ω max | fundamental |
15.00 ~ 19.99 MHz | 110 Ω max | fundamental | |
20.00 ~ 29.99 MHz | 100 Ω max | fundamental | |
30.00 ~ 60.00 MHz | 50 Ω max | fundamental | |
aging | ±3.0ppm max at +25℃ ±3℃ for first year | ||
insulation resistance | 500MΩ min @ 100V |
焊接和超声波清洗
贴片石英晶振的焊接温度条件是旨在允许同时处理其他电子元件,但取决于产品类型条件可能受到限制。确认使用前的条件。基本上,超声波清洗助焊剂允许,但在某些情况下,与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
当石英晶体单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷,例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。
安装引线安装型晶体单元
(1)在PC板上安装一个晶体单元,使其高度单位低于其他部分;这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
(2)安装铅封式晶体单元时使用PC板,PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
(3)安装引线型晶体单元时,我们建议设备应与PC联系电路板和焊接方式,以防止疲劳和由于机械共振引起的引线断裂。SHINSUNG晶振,SX-22晶振,SX-22-10-20HZ-24.000MHz-9pF晶振.
(4)在PC板上安装SMD无源晶振后,移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
