Rubyquartz晶振,R38晶振,R38-32.768-6-10PPM-NPB晶振

频率:32.768KHZ

尺寸:3*8mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

         Rubyquartz晶振,R38晶振,R38-32.768-6-10PPM-NPB晶振,Rubyquartz晶振中文名叫做卢柏晶振,为全球客户提供频率元件行业最成熟,最负盛名的研发团队之一的技术专业知识.规格处于市场需求前沿的产品在迈阿密,佛罗里达州设计。总部。佛罗里达州和中国的制造地点使公司能够满足客户优化总购置成本的需求,同时为所有产品系列提供足够的生产空间。所提供产品的质量是所有Rubyquartz员工和公司管理层关注的重点之一。

        Rubyquartz通过其直销团队以及独立销售代表和分销商网络在全球范围内提供产品。客户服务和技术支持由佛罗里达州迈阿密提供。总部。广泛的石英晶振产品系列旨在满足电信,无线,工业,医疗,计算机,消费者和电子行业许多其他领域的客户的需求。Rubyquartz晶振,R38晶振,R38-32.768-6-10PPM-NPB晶振.

        作为频率控制产品的供应商,RUBY QUARTZ在我们生产的石英晶振产品中使用某些金属。虽然RUBY QUARTZ要求所有供应商遵守电子行业行为准则,并且仅从环境和社会责任供应商处采购材料,但我们认识到涉及某些金属的复杂供应链,并已采取措施确保我们购买的原始金属做不是源于冲突地雷。“冲突采矿”和“冲突金属”是指非洲控制非洲刚果民主共和国东部地区的一些地雷。电子工业使用某些类型的金属,其中一些可能从这些矿山获得的矿物中提炼。

         Rubyquartz晶振,R38晶振,R38-32.768-6-10PPM-NPB晶振插件石英圆柱晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等

HOLDER TYPE R38
NOMINAL FREQUENCY 32.768 kHz
FREQUENCY TOLERANCE ±5 PPM, ±10 PPM, AND ±20 PPM(STANDARD)
TURNOVER TEMPERATURE 25° ± 5°C
PARABOLIC CURVATURE
CONSTANT †
-0.034 PPM/ C² TYP
LOAD CAPACITANCE  6 to 12.5 pF
EQUIVALENT SERIES
RESISTANCE
35k OHM MAX
DRIVE LEVEL 1.0 µw TYP
MOTIONAL CAPACITANCE 0.0035 pF TYP
SHUNT CAPACITANCE 1.6 pF TYP
CAPACITANCE RATIO 460 TYP
AGING(FIRST YEAR MAX) ±3 PPM
QUALITY FACTOR 90000 TYP
INSULATION RESISTANCE 500 M OHM MIN
OPERATING TEMPERATURE
RANGE
 -20°C TO +60°C STANDARD
-40°C TO +85°C EXTENDED
STORAGE TEMPERATURE
RANGE
-40°C TO +85°C
SHOCK RESISTANCE ±5 PPM MAXIMUM 75 cm DROP TEST IN 3 AXES ONTO A HARD SURFACE
OR 3000 g x 0.3 ms x ½ SINEWAVE IN 3 AXES
STANDARD PART NUMBER  R38-32.768-12.5-NPB

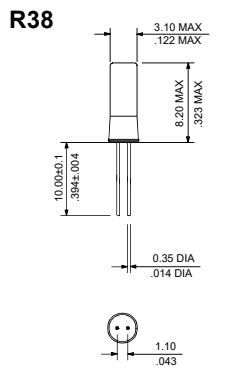

R38 尺寸

焊接和超声波清洗
        晶振的焊接温度条件是旨在允许同时处理其他电子元件,但取决于产品类型条件可能受到限制。确认使用前的条件。基本上,超声波清洗助焊剂允许,但在某些情况下,与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
        当SMD晶振单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷,例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。
安装引线安装型晶体单元
        (1)在PC板上安装一个晶体单元,使其高度单位低于其他部分;这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
        (2)安装铅封式晶体单元时使用PC板,PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
        (3)安装引线型晶体单元时,我们建议设备应与PC联系电路板和焊接方式,以防止疲劳和由于机械共振引起的引线断裂。
        (4)在PC板上安装SMD无源晶振后,移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
