Quarztechnik晶振,QTTC3晶振,QTTC3-32.768-12B2R晶振
频率:32.768KHZ

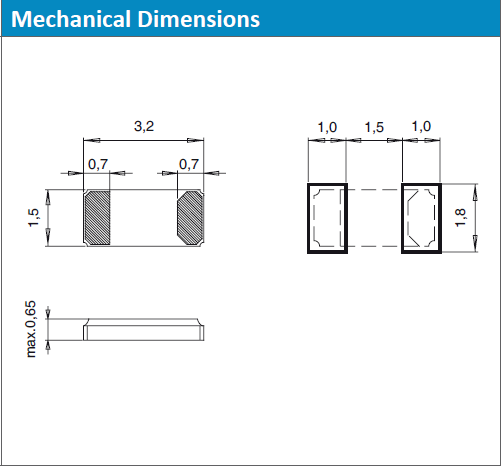

尺寸:3.2*1.5mm
Quarztechnik晶振,QTTC3晶振,QTTC3-32.768-12B2R晶振,Quarztechnik晶振作为德国振荡石英晶体和振荡器制造商已有50多年的历史,我们生产各种产品 - 从通道晶体,振荡石英晶体和石英振荡器到基于压电单晶的传感器元件。我们的产品应用于所有类型的无线电应用,如用于制造振荡器和压力,温度和质量敏感传感器元件的精密晶体。
Quarztechnik晶振,QTTC3晶振,QTTC3-32.768-12B2R晶振,我们是德国领先的石英晶体制造商之一。我们的优势在于我们能够在极短时间内将客户的具体要求变为现实。我们广泛的产品范围使我们能够处理石英技术的许多方面,为客户提供物有所值的价格和稳定的价格。
Quarztechnik Crystal集团成立至今已有50多年的历史, Quarztechnik晶振并称为夸克晶振,作为德国领先的频率元件制造商,主要优势能对客户提出的要求在短时间内给出完美的晶振解决方案,并以高于用户的满意度为前提.
32.768K晶振具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.

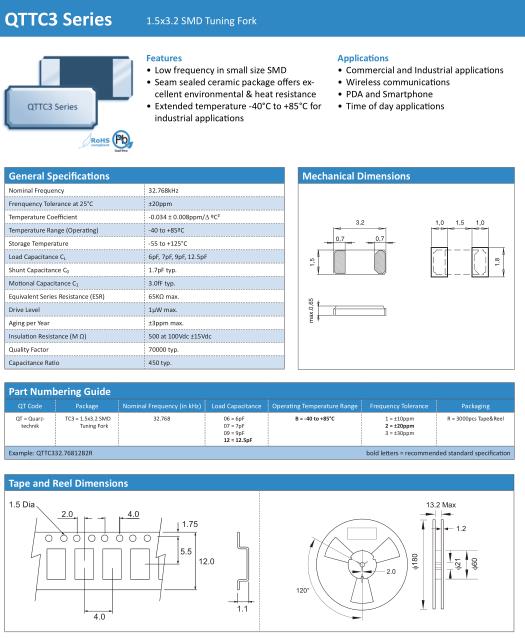

General Specifications | |
Nominal Frequency | 32.768kHz |
Frenquency Tolerance at 25°C | ±20ppm |
Temperature Coefficient | -0.034 ± 0.008ppm/D ºC² |
Temperature Range (Operating) | -40 to +85ºC |
Storage Temperature | -55 to +125°C |
Load Capacitance C L | 6pF, 7pF, 9pF, 12.5pF |
Shunt Capacitance C 0 | 1.7pF typ. |
Motional Capacitance C 1 | 3.0fF typ. |
Equivalent Series Resistance (ESR) | 65KΩ max. |
Drive Level | 1μW max. |
Aging per Year | ±3ppm max. |
Insulation Resistance (M Ω) | 500 at 100Vdc ±15Vdc |
Quality Factor | 70000 typ. |
Capacitance Ratio | 450 typ. |
焊接和超声波清洗
晶振的焊接温度条件是旨在允许同时处理其他电子元件,但取决于产品类型条件可能受到限制。确认使用前的条件。基本上,超声波清洗助焊剂允许,但在某些情况下,与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
Quarztechnik晶振,QTTC3晶振,QTTC3-32.768-12B2R晶振,当SMD晶振单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷,例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。
安装引线安装型晶体单元
(1)在PC板上安装一个晶体单元,使其高度单位低于其他部分;这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
(2)安装铅封式晶体单元时使用PC板,PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
(3)安装引线型晶体单元时,我们建议设备应与PC联系电路板和焊接方式,以防止疲劳和由于机械共振引起的引线断裂。
(4)在PC板上安装SMD无源晶振后,移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
