QANTEK晶振,贴片晶振,QC6GB晶振,进口石英晶振

频率：8~60MHZ

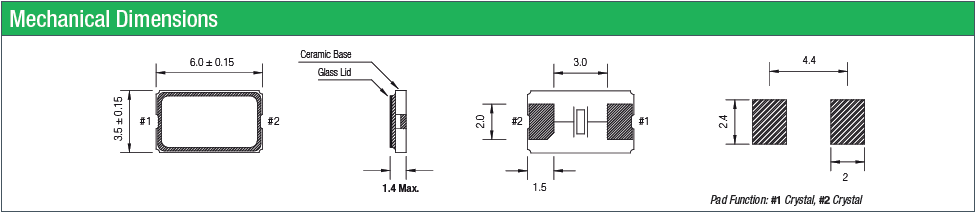

尺寸：6.0*3.5mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

QANTEK技术公司成立于2005年，其愿景是成为具有卓越设计和技术支持的全球时间和频率管理组件制造商。为追求这一愿景，QANTEK制造符合ISO / TS质量标准。我们的通孔和表面安装提供的全面产品范围包括：石英晶体（XTAL）,时钟振荡器（XO）,压控晶体振荡器（VCXO）,温度补偿晶体振荡器（TCXO）,烘箱控制晶体振荡器（OCXOs）,石英晶体滤波器,陶瓷谐振器.
QANTEK创造了极具竞争力的商业模式，使其能够为原始设备制造商，合同制造商和分销商提供广泛的高可靠性微处理器晶体和晶体振荡器。QANTEK为我们的客户提供高质量的无源晶振产品，具有竞争力的价格，及时交付，优秀的工程和技术支持，以及在短时间内改变生产要求的灵活性。QANTEK的商业模式是通过在初始设计，原型设计和制造流程中为其提供帮助，与客户发展紧密的长期关系。无源贴片进口晶体,石英6035陶瓷壳晶振,QC6GB晶振

QANTEK晶振,贴片晶振,QC6GB晶振,进口石英晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。无源贴片进口晶体,石英6035陶瓷壳晶振,QC6GB晶振

QANTEK晶振晶振	单位	QC6GB晶振	石英晶振基本条件
标准频率	f_nom	8~60MHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-20°C~+85°C	标准温度
激励功率	DL	100μW Max.	推荐:500μW
频率公差	f_— l	±20~50× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	8~32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

无源贴片进口晶体,石英6035陶瓷壳晶振,QC6GB晶振

一般来说，微处理器的振荡电路由考毕兹电路显示派生如下：镉和CG是外部负载电容，其中已建成的芯片组。（请参阅芯片组的规格）Rf为具有200KΩ?1MΩ反馈电阻,贴片石英晶体的内置芯片一般设置。Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路，但仅用于具有高电源电路。QANTEK晶振,贴片晶振,QC6GB晶振,进口石英晶振

一个稳定的振荡电路需要的负电阻，其值应是无源石英晶振阻力的至少五倍。它可写为|-R|>5的Rr。例如，为了获得稳定的振荡电路中，IC的负电阻的值必须小于？200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下，例如老化，热变化，电压变化，以及等等，电路可能不会产生振荡的“Q”值是低的。因此，这是非常重要的衡量负电阻（-R）以下说明：

无源贴片进口晶体,石英6035陶瓷壳晶振,QC6GB晶振

线路连接的电阻（R）与晶体串联（2）从起点到振荡的停止点调整R的值。（3）振荡期间测量R的值。（4）你将能够获得负电阻的值，|•R|= R +的Rr，和RR =晶振的阻力。附：所连接的电路的杂散电容，可能会影响测定值。如果小型贴片晶振的参数是正常的，但它不工作稳步振荡电路中，我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话，我们有三种方法来改善这样的情况：降低外部电容（Cd和CG）的值，并采用其他晶振具有较低负载电容（CL）。采用具有较低电阻（RR）的晶振。使用光盘和CG的不等价的设计。我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。无源贴片进口晶体,石英6035陶瓷壳晶振,QC6GB晶振

无源贴片进口晶体,石英6035陶瓷壳晶振,QC6GB晶振

振荡补偿:除非在振荡电路中提供足够的负极电阻，否则会增加陶瓷贴片二脚封装晶振振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。QANTEK晶振,贴片晶振,QC6GB晶振,进口石英晶振

无源贴片进口晶体,石英6035陶瓷壳晶振,QC6GB晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量6035两脚晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

无源贴片进口晶体,石英6035陶瓷壳晶振,QC6GB晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在两脚6035焊盘谐振器基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值（RD）取决于的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过陶瓷壳型6035贴片晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。无源贴片进口晶体,石英6035陶瓷壳晶振,QC6GB晶振
