QANTEK晶振,贴片晶振,QC5B晶振,石英晶体谐振器

频率：8~160MHZ

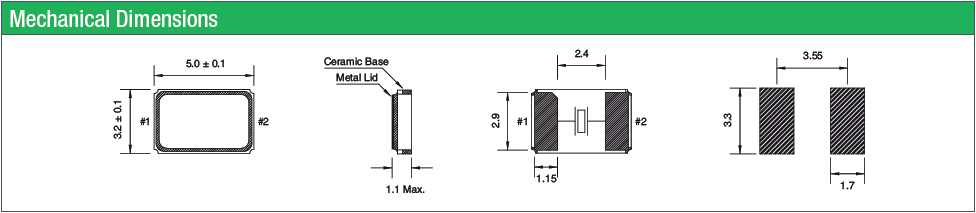

尺寸：5.0*3.2mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

QANTEK创造了极具竞争力的商业模式，使其能够为原始设备制造商，合同制造商和分销商提供广泛的高可靠性微处理器石英晶体和晶体振荡器。QANTEK为我们的客户提供高质量的产品，具有竞争力的价格，及时交付，优秀的工程和技术支持，以及在短时间内改变生产要求的灵活性。QANTEK的商业模式是通过在初始设计，原型设计和制造流程中为其提供帮助，与客户发展紧密的长期关系。
QANTEK晶振的供应渠道组织高效实用。所有的销售，工程和管理职能都在Ft。美国佛罗里达州劳德代尔市。亚洲，欧洲和中东国家的直接产品来自位于德国和香港的三个分销中心之一。所有北美（包括加拿大）和南美的货物都由我们的Ft处理。除非客户另有要求，否则佛罗里达州劳德代尔设施。销售代表和分销商战略性地位于世界各地，并提供本地技术和产品支持。美国贴片无源晶振,2脚石英5032晶振,QC5B晶振

QANTEK晶振,贴片晶振,QC5B晶振,石英晶体谐振器,超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从8MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

石英晶振的切割设计：用不同角度对晶振的石英晶棒进行切割，可获得不同特性的石英晶片，通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型。不同切型的石英晶片，因其弹性性质，压电性质，温度性质不同，其电特性也各异，石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CT、DT、GT、NT 等。美国贴片无源晶振,2脚石英5032晶振,QC5B晶振

QANTEK晶振	单位	QC5B晶振	石英晶振基本条件
标准频率	f_nom	8~160MHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	100μW Max.	推荐:100μW
频率公差	f_— l	±10~30× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	-0.034× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	10~32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

美国贴片无源晶振,2脚石英5032晶振,QC5B晶振

耐焊性：将无源石英晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。QANTEK晶振,贴片晶振,QC5B晶振,石英晶体谐振器
晶振产品使用每种产品时,请在石英进口晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
机械振动的影响:当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管进口晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。美国贴片无源晶振,2脚石英5032晶振,QC5B晶振

美国贴片无源晶振,2脚石英5032晶振,QC5B晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在2脚SMD焊盘晶振基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。QANTEK晶振,贴片晶振,QC5B晶振,石英晶体谐振器
适当的控制电阻值（RD）取决于的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过5032石英晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。

美国贴片无源晶振,2脚石英5032晶振,QC5B晶振

振荡补偿:除非在振荡电路中提供足够的负极电阻，否则会增加5032封装两脚贴片晶振振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。

美国贴片无源晶振,2脚石英5032晶振,QC5B晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量高精度5032二脚贴片晶体频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.美国贴片无源晶振,2脚石英5032晶振,QC5B晶振
