Golledge晶振,贴片晶振,CC2A晶振

频率：10.000MHz~70.000MHz

尺寸：5.0*3.2*1.2mm

二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

订购热线：0755-27837162

GOLL-1

Golledge的理念始终以产品和服务的质量和一致性为基础。Golledge多年来一直努力保持我们的产品在频率控制市场的发展的最前沿。Golledge高度重视与我们的制造业伙伴发展的关系，每一个精心挑选，以自己对客户服务和产品质量标准的承诺。Golledge的全部产品是在本网站的产品领域指定的，是最新信息的确定来源，包括数据表、产品公告、白皮书等。
电子技术和技术相关产业正在迅速发展。随着技术进步和商业世界的发展，golledge拥有支持我们客户需求的资源和灵活性。golledge商业团队是该行业最有经验的团队之一。我们的知识渊博的工程师和销售团队致力于与我们的客户密切合作，从最初的设计到全面生产。

JLX-1

Golledge晶振,贴片晶振,CC2A晶振.小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应10.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
高利奇贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

JLX-2

RB-2

golledge晶振	单位	CC2A晶振	石英晶振基本条件
标准频率	f_nom	10.000MHZ~70.000MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-55°C ～ +125°C	标准温度
激励功率	DL	100~250μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6/-40°C ～+85°C	超出标准的规格请联系我们.
负载电容	CL	20pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

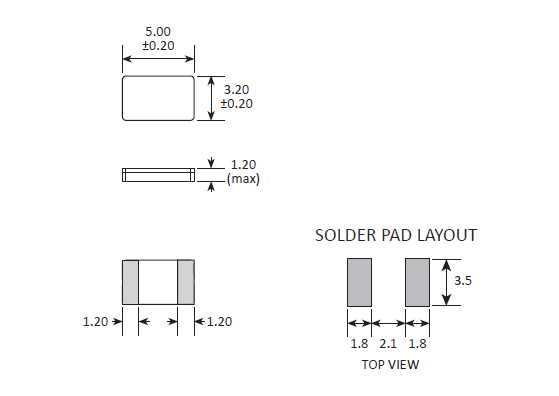

cc2a 5032

JLX-4

RB-4

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个进口贴片晶振产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。Golledge晶振,贴片晶振,CC2A晶振
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。

JLX-5

1、振荡电路
进口5032二脚晶振是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。Golledge晶振,贴片晶振,CC2A晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，5032mm无源晶振也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值（RD）取决于二脚贴片晶振的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
