Golledge晶振,石英晶体谐振器,CC5V晶振
频率:32.768KHz

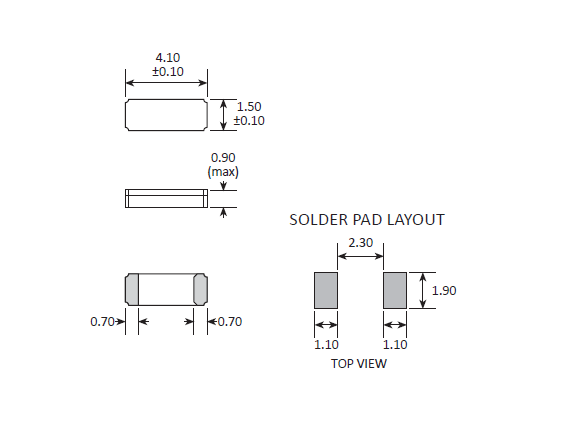

尺寸:4.1*1.5*0.9mm
Golledge提供广泛的32.768 kHz(32768 Hz)设备,以满足您的应用需求。从最小尺寸的手表晶体到低成本的振荡器和具有嵌入式音叉晶体的实时时钟模块,提供更高的稳定性和功率效率。这些产品选自我们全系列的晶体,振荡器和RTC模块,因为它们的可用性和成本效益。 非标准和自定义选项始终可用。
Golledge晶振商业团队是该行业最有经验的团队之一。我们的知识渊博的工程师和销售团队致力于与我们的客户密切合作,从最初的设计到全面生产。使我们与其他供应商分开的是我们人民的经验和能力。我们的业务团队是业界最有经验和最了解的之一,使我们能够提供我们的客户友好,专业的建议和一个非常有效的服务。
Golledge晶振,石英晶体谐振器,CC5V晶振.超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,满足无铅焊接的高温回流温度曲线要求.
高利奇石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。
Golledge晶振 |
单位 |
CC5V晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +125°C |
标准温度 |
激励功率 |
DL |
1.0μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±20 × 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
12.5pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
机械振动的影响
当4115两脚贴片晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。Golledge晶振,石英晶体谐振器,CC5V晶振
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于4.1*1.5贴片晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存32.768K音叉型晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
输出波形与测试电路
1.时序表
2.测试条件
(1)电源电压
超过 150µs,直到电压级别从 0 %达到 90 % 。Golledge晶振,石英晶体谐振器,CC5V晶振
电源电压阻抗低于电阻 2Ω。
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽,以观察波形。
(请勿使用该探头的长接地线。)
3.测试电路
