泰艺晶振,贴片晶振,XR晶振
频率:10.000MHz~40.000MHz

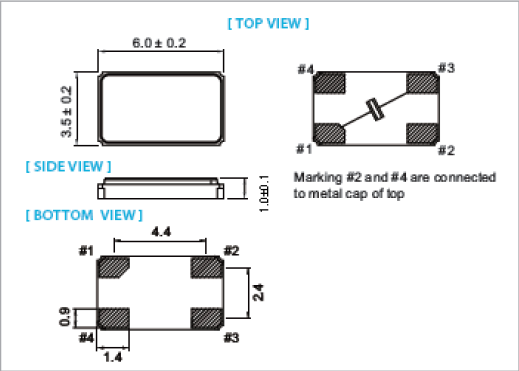

尺寸:6.0*3.5*1.0mm
泰艺石英晶振公司以严谨的质量管制系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求.营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地,客户使用石英水晶振荡子,有源晶振,压控晶振,贴片晶振遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业.
自从欧盟颁布各项绿色环保指令(如RoHS)后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.泰艺电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求有源晶振,压控振荡器,贴片晶振.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.泰艺晶振,贴片晶振,XR晶振
泰艺晶振,贴片晶振,XR晶振.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
泰艺晶振高精密点胶技术:贴片石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。6035金属面晶振,四脚SMD晶体,XR晶振
泰艺晶振规格 |
单位 |
XR晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
10.000MHz~40.000MHz |
标准频率 |
储存温度 |
T_stg |
-55°C~+125°C |
裸存 |
工作温度 |
T_use |
-40°C~+85°C |
标准温度 |
激励功率 |
DL |
10μW Max. |
推荐:10μW~300μW |
频率公差 |
f_— l |
±10×10-6 (标准) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±5~±20×10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
7PF |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C~+85°C, DL =300μW |
频率老化 |
f_age |
±3×10-6 / year Max. |
+25°C,第一年 |
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些进口贴片晶振。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等。
每个封装类型的注意事项
(1)陶瓷包装产品与SON产品
在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。6035金属面晶振,四脚SMD晶体,XR晶振
陶瓷包装产品
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷晶振产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
(2)陶瓷封装产品
在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
(3)柱面式产品
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当石英晶体谐振器产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。泰艺晶振,贴片晶振,XR晶振
1、振荡电路
6.0*3.5mm石英晶振是无源元件,因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。泰艺晶振,贴片晶振,XR晶振
2。角色的分量与参考值
在振荡电路的设计中,必须认识到个体的作用。
组件.在表1中,以例如振荡电路为例来描述角色。
(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。
当反馈电阻(rf)未安装在振荡电路中时,如图所示
表1,即使在振荡功率作用下,也不会启动振荡。
电路。除非有适当值的电阻器连接,否则振荡不会启动。
晶体谐振腔的形式模式,但泛音振荡或基波。
6035谐振器振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在
泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。
K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。
限制流入谐振器的电流,调节负电阻和励磁。
电平,防止谐振腔的反常振荡,抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值(RD)取决于6035mm石英晶体谐振器的类型,频带和设备的价值。
电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括
负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。
?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。6035金属面晶振,四脚SMD晶体,XR晶振
安装电容器的适当值取决于的类型、频带、控制电阻器的值和
振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。
