泰艺晶振,贴片晶振,XD晶振,石英晶振

频率：32.768KHZ

尺寸：4.1*1.5mm

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-27837162

金属面2脚石英晶振,32.768KHZ音叉式晶振,XD晶振

泰艺石英晶振公司自公司成立以来,秉持对环境保护承诺之宣言：『还给后代一个干净的地球』,所有活动应遵从以下政策：1. 晶振,石英晶振,有源晶振,压控振荡器自设计阶段至成品完成后之服务即应考察该产品对环境产生之冲击,避免使用会造成污染之原物料及制程；对污染之防治应从根源解决问题,以《不产生、不使用》为最高指导原则.2.若无法避免需产生或使用时,应管制单位产生量及使用量,做持续性之追踪管制、改进并制定预防方案或是降低污染量,水电等消耗性（能）资源使用,应从系统研究改善使用效率,以达成节约能源之目标.金属面2脚石英晶振,32.768KHZ音叉式晶振,XD晶振
近来由于污染排放总量管制受到应有重视,各种污染减量与管理机制的议题已陆续成为主管机关与企业间执行污染防制的重点,而泰艺进口石英晶振公司本身由于受到环保机关污染总量管制,污染物排放量有一定的承诺限值,加上各类相关环保议题的要求,亦订定与规划相关减量目标,全力保护有限的地球资源与环境.有鉴于环保意识抬头,泰艺电子多年来在环保工作上持续努力,期望藉由环境管理、自发且持续的改善,达到改善环境、减少环境冲击的实质目的.本公司于2002年6月开始推行ISO 14001环境管理系统,持续改善整体环境并有助提高经营绩效,同时强化内外销竞争力与提升公司形象.我们承诺将会持续维护ISO 14001环境管理可能污染环境的因素,善尽社会责任.金属面2脚石英晶振,32.768KHZ音叉式晶振,XD晶振

金属面2脚石英晶振,32.768KHZ音叉式晶振,XD晶振

泰艺晶振,贴片晶振,XD晶振,石英晶振,32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求。
超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。金属面2脚石英晶振,32.768KHZ音叉式晶振,XD晶振

泰艺晶振规格	单位	XD晶振	石英晶振基本条件
标准频率	f_nom	32.768KHz	标准频率
储存温度	T_stg	-55°C ~+125°C	裸存
工作温度	T_use	-20°C ~+70°C	标准温度
激励功率	DL	10μW Max.	推荐:10μW~300μW
频率公差	f_— l	±20×10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±15~±50× 10-6/-40°C ~+85°C	超出标准的规格请联系我们.
负载电容	CL	9PF,12.5PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 300μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

金属面2脚石英晶振,32.768KHZ音叉式晶振,XD晶振

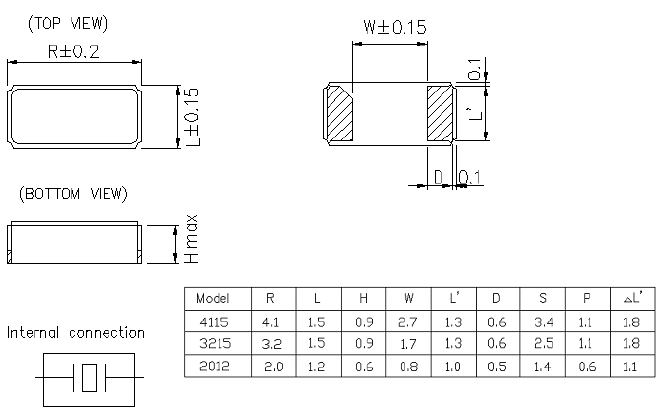

XD 3215 4115

金属面2脚石英晶振,32.768KHZ音叉式晶振,XD晶振

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。泰艺晶振,贴片晶振,XD晶振,石英晶振
7-1:机械振动的影响:当无源晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
7-2:PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在SMD石英晶体同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶体谐振器产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

金属面2脚石英晶振,32.768KHZ音叉式晶振,XD晶振

振荡开始代替。在基本32.768K进口晶体谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。泰艺晶振,贴片晶振,XD晶振,石英晶振
适当的控制电阻值（RD）取决于进口无源石英晶体谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。

cptj11

振荡补偿:除非在二脚贴片石英晶体振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。

sjzrhl_2

振荡电路的检查方法:振荡频率测量:必须尽可能地测量安装在32.768K无源贴片晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
