泰艺晶振,时钟圆柱晶体,XA晶振

频率：32.768KHz

尺寸：3*8mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分.

订购热线：0755-27837162

TY-2

泰艺电子多年来致力于研发创新,部分核心技术是台湾业界的领先者,近年来陆续取得石英相关制造技术专利；未来将持续加强开发,以成为全球石英晶体频控元件领导者之目标迈进.泰艺电子立基台湾,在美国与中国大陆均设有生产据点,营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地.
面对环境的剧烈变化,泰艺电子坚持塑造一个安心工作的健康职场,创造幸福员工生活,并使用符合环保要求的设备,以及推动许多节能措施,成为一个爱护环境且保护地球的企业.泰艺时钟晶体公司秉持「质量至上、创新思维、诚信为本、服务第一」的四大经营理念持续不断努力革新,强化现有体质与创新机制以创造更高的客户价值.

JLX-1

泰艺晶振,时钟圆柱晶体,XA晶振.2*6圆柱型二引脚焊接型石英晶体元件.泰艺电子长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,因小体积插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.
泰艺晶振的真空封装技术：是指无源晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。3*8无源DIP晶体,32.768K圆柱型石英晶振,XA晶振

JLX-2

RB-2

泰艺晶振规格	单位	XA晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ~+125°C	裸存
工作温度	T_use	-40°C ~+85°C	标准温度
激励功率	DL	0.1μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±20 × 10-6/-40°C ~+85°C	超出标准的规格请联系我们.
负载电容	CL	9pF、12.5PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

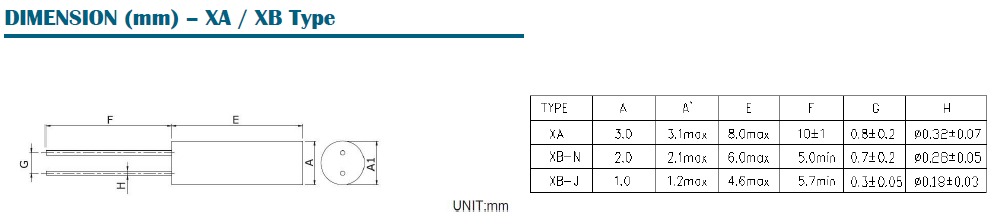

XB 2060 2_6

JLX-4

RB-4

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个圆柱型音叉晶振产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。3*8无源DIP晶体,32.768K圆柱型石英晶振,XA晶振
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然KHZ千赫晶体产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。泰艺晶振,时钟圆柱晶体,XA晶振
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所对3*8晶振保管。

JLX-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。泰艺晶振,时钟圆柱晶体,XA晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）3*8无源DIP晶体,32.768K圆柱型石英晶振,XA晶振
