爱普生晶振,差分晶振,SG7050VAN晶振,X1G0042810001晶振
频率：125.000MHz
尺寸：7.0*5.0*1.4mm
此款晶振电源电压相较于之前能够做到2.5V~3.3V之间,其工作温度以及储存温度范围远远超过了普通晶振,达到了-45°~+100°的温度范围,差分晶振的精度值(PPM)可精确到±10PM,普通晶振达不到的输出电压,差分晶振做到了1V,起振时间超快为0秒,随机抖动性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是较为常见的,相位抖动能从0.3ps Max-1ps Max.
晶振技术参数点击下载
爱普生公司拥有世界顶端的机械技术,是全球数码映像的领军企业,同时也生产打印机和影印机等产品.而在电子元器件中,占主席地位,石英晶振中,EPSON爱普生做的异常出色.具了解，爱普生现已实现成为石英部件的NO1，40多年前为支持SEIKO(精工)手表而成立的Epson石英部件部门强在PC、NB、手机及消费电子等运用上,市占率高达七八成,其中又以32.768k晶振称霸业界。
爱普生晶振以音叉型石英晶体谐振器,（32.768KHZ）系列出名,目前爱普生品牌遍布全世界,而千赫兹的晶体应用范围也比较广阔,所有的时记产品都需要用上KHZ系列晶体,该系列产品具有小型,薄型石英晶体谐振器,特别适用于有小型化要求的市场领域.是对应陶瓷晶振（偏差大）和通常的石英晶体谐振器（偏差小）的中间领域的一种性价比出色的产品.爱普生晶振,差分晶振,SG7050VAN晶振,X1G0042810001晶振
爱普生晶振,差分晶振,SG7050VAN晶振,X1G0042810001晶振.差分石英晶体振荡器使用于网络路由器、SATA,光纤通信,10G以太网、超速光纤收发器、网络交换机等网络通讯设备中.网络设备对高标准参考时钟的需求尤其突出,要求做为系统性能重要参数的相位抖动具备低抖动特征.使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性.
石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。
|
爱普生温补晶振规格 |
SG7050VAN晶振 |
|
温补晶振频率 |
73.500MHz~700.000MHz |
|
常用标准频率 |
100MHz,113MHz,125MHz,133.3333MHz,200MHz,156.25MHz |
|
工作电压 |
+2.5V~+3.3V （代表値） |
|
静态电流 |
（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO输出电压 |
0.8Vp-p min. |
|
TCXO输出负载 |
（10kΩ//10pF) ±10％ |
|
常规温度偏差 |
±20/30/50×10-6 (After 2 reflows) |
|
频率温度偏差 |
±30×10-6/-40℃～+85℃ |
|
±50×10-6/-20℃～+70℃（オプション） |
X1G0042810001晶振系列原厂编码：
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Symmetry
X1G0042810001
SG7050VAN
125.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810002
SG7050VAN
125.006250 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810004
SG7050VAN
100.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810005
SG7050VAN
200.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810006
SG7050VAN
400.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810007
SG7050VAN
106.250000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810008
SG7050VAN
212.500000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810009
SG7050VAN
74.250000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810010
SG7050VAN
148.500000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810011
SG7050VAN
75.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810012
SG7050VAN
150.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %

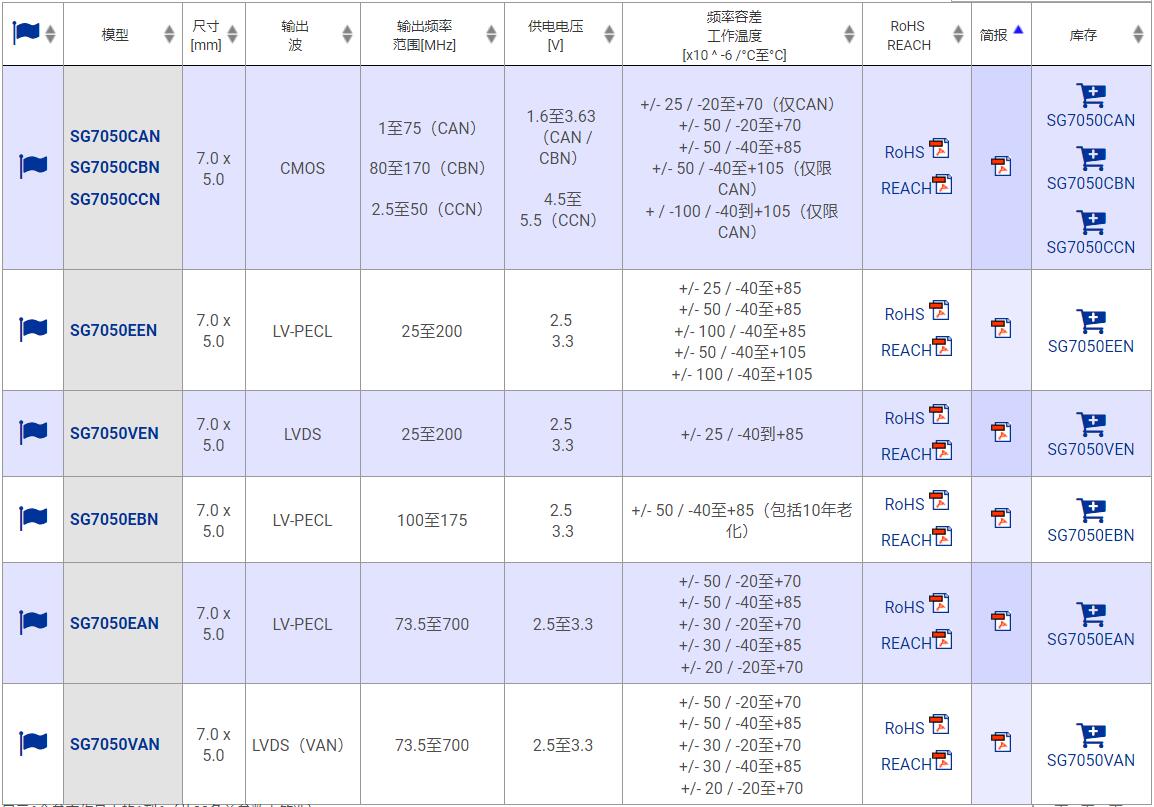

爱普生SG7050VAN差分晶振系列型号规格表：
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能会导致7050贴片晶振引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的7050封装晶振的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致低电压晶振无法产生振荡和/或非正常工作。
驱动能力：驱动能力说明石英晶体振荡器所需电功率，其计算公式如下：驱动能力 (P) = i2_Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。
1、振荡电路：晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2。角色的分量与参考值：在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，LVDS晶振也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
测试条件：(1) 电源电压超过150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2) 其他输入电容低于 15 pF.5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过有源晶振的放大器时，可同时进行测量。(3) 其他：CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）爱普生晶振,差分晶振,SG7050VAN晶振,X1G0042810001晶振
