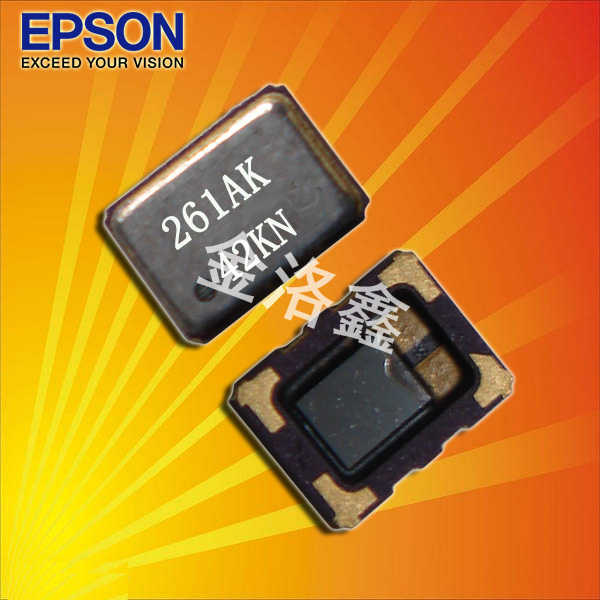

爱普生晶振,温补晶振,TG-5006CG晶振,X1G0042110004晶振

频率：16.368MHz

尺寸：2.5*2.0*0.8mm

2016mm体积的温补晶振(TCXO),是目前有源晶振中体积较小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品适合用于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.

订购热线：0755-27837162

晶振技术参数点击下载

在2010年全球晶振厂家排名中,占据首位.爱普生仅此一项水晶振动子行业就能足矣让电子世界的人都敬佩不已.爱普生晶振以32.768K晶振称霸晶振行业,主要消费在手机,PCB,等电子产品.同时爱普生以提供原子钟的精准振荡器知名业界.爱普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得爱普生拓优科梦的晶振元器件已以23%的市场占有率位于业界第一.
伴随信息化社会的进程,现在贴片晶振已被广泛应用于各种电子设备以及家电产品之中,日趋重要. 爱普生拓优科梦（Epson—yocom）将进一步究极用精微加工发挥“石英”材料的优越性能的“QMEMS”技术,创造出更小、更高性能或全新功能的元器件;同时,融合爱普生集团的半导体与软件技术增添便于使用、能让顾客更体验到利用价值的“解决方案”.爱普生晶振,温补晶振,TG-5006CG晶振,X1G0042110004晶振

爱普生晶振,温补晶振,TG-5006CG晶振,X1G0042110004晶振.具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC+1.8V±0.1Vto+3.3V±0.1V )，小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的回流温度曲线要求.
有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中爱普生晶振公司除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

爱普生温补晶振规格	TG-5006CG晶振
温补晶振频率	13.000MHz~52.000MHz
常用标准频率	16.367667MHz,16.368MHz,16.369MHz,19.2MHz,26MHz,38.4MHz
工作电压	+1.7V~+3.3V （代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±2.0×10-6 (After 2 reflows)
频率温度偏差	±0.5×10-6/-30℃～+85℃
频率温度偏差	±2.0×10-6/-40℃～+85℃（オプション）

X1G0042110004晶振系列原厂编码：

Product Number

Model

Frequency

LxWxH

F.Tol@25°C

Ope Temperature

Freq/Temp

I [Max]

25°C Aging

X1G0042110001

TG-5006CG

26.000000 MHz

2.50 x 2.00 x 0.80 mm

+/-2.0 ppm

-30 to +85 °C

+/-2.00 ppm

≤ 1.5 mA

+/-1ppm

X1G0042110002

TG-5006CG

26.000000 MHz

2.50 x 2.00 x 0.80 mm

+/-2.0 ppm

-30 to +85 °C

+/-2.00 ppm

≤ 1.5 mA

+/-1ppm

X1G0042110003

TG-5006CG

26.000000 MHz

2.50 x 2.00 x 0.80 mm

+/-2.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

X1G0042110004

TG-5006CG

16.368000 MHz

2.50 x 2.00 x 0.80 mm

+/-2.0 ppm

-30 to +85 °C

+/-2.00 ppm

≤ 1.5 mA

+/-1ppm

X1G0042110005

TG-5006CG

26.000000 MHz

2.50 x 2.00 x 0.80 mm

+/-2.0 ppm

-30 to +85 °C

+/-2.00 ppm

≤ 1.5 mA

+/-1ppm

X1G0042110006

TG-5006CG

16.367667 MHz

2.50 x 2.00 x 0.80 mm

+/-1.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

X1G0042110008

TG-5006CG

16.369000 MHz

2.50 x 2.00 x 0.80 mm

+/-2.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

X1G0042110011

TG-5006CG

38.400000 MHz

2.50 x 2.00 x 0.80 mm

+/-2.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 2.0 mA

+/-1ppm

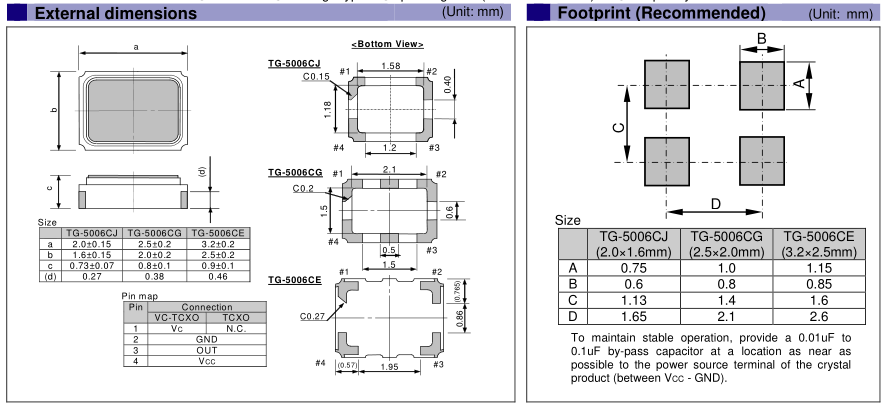

TG-5006CJ_2016

爱普生TG-5006CG温补晶振系列型号规格表：

TG-5006CGFM

机械振动的影响
当有源晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1)理想情况下，机械蜂鸣器应安装在一个独立于2520温补晶振器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存智能手机晶振产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C至+35°C，湿度25%RH至85%RH（请参阅“测试点JIS C 60068-1/IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

驱动能力：驱动能力说明TCXO晶振所需电功率，其计算公式如下：驱动能力 (P) = i2_Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。爱普生晶振,温补晶振,TG-5006CG晶振,X1G0042110004晶振

1、振荡电路：晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2。角色的分量与参考值：在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，有源贴片晶振也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
