EPSON晶体,压控晶振,VG-4513CA晶振,X1G0041411001晶振

频率：100~500MHZ

尺寸：7.0*5.0mm

小型贴片有源晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.

订购热线：0755-27837162

在2010年全球晶振厂家排名中,占据首位.爱普生仅此一项水晶振动子行业就能足矣让电子世界的人都敬佩不已.爱普生晶振以32.768KHZ晶振称霸晶振行业,主要消费在手机,PCB,等电子产品.同时爱普生以提供原子钟的精准振荡器知名业界.仅此在音叉振子和振荡器还远远达不到爱普生本身的要求.他们要求的是在元器件占领NO1.

因此除了KHZ,MHZ的研究发展,另外还发明GHZ技术,使工艺技术达到人无完人,史前无例,实现以基波方式产生2.5GHz为止高频的表面声波（SAW）元器件.爱普生拓优科梦把半导体（IC）称之为“产业之米”,并认为石英晶体元器件更是离不开的“产业之盐”.将进一步致力于小型、高稳定、高精度晶体元器件的开发,为现有的应用程序以及生活新蓝图开拓广阔前景. 　爱普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得爱普生拓优科梦的晶振元器件已以23%的市场占有率位于业界第一.

EPSON晶体,压控晶振,VG-4513CA晶振,X1G0041411001晶振,石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品贴片振荡器被广泛应用于,平板笔记本,卫星系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-EXPress的SDH / SONET发射基站等领域.符合RoHS/无铅.

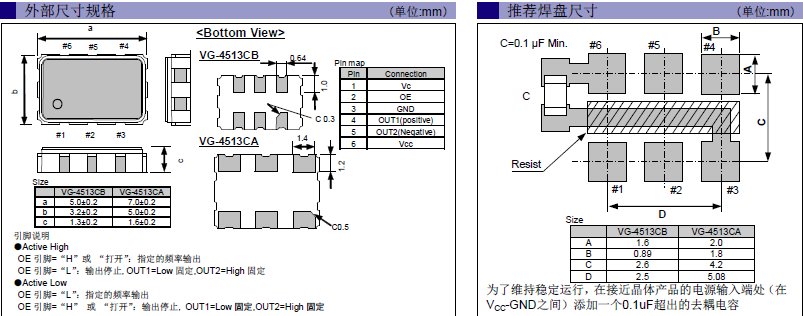

爱普生晶振规格	VG-4513CA晶振
驱动输出	LV-PECL
常用频率	100~500MHZ
工作电压	+3.3V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±20/30/50×10-6 (After 2 reflows)
频率温度偏差	±30×10-6/-40℃～+85℃
频率温度偏差	±50×10-6/-55℃～+125℃（オプション）

爱普生日产有源压控兆赫兹晶振型号列表：

Model

Frequency

Frequency stability

LxWxH

Output Wave

Frequency Control Range

Temperature

Frequency tolerance

25°C Aging

I[Max]

VG-4512CA

157.286400 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

VG-4512CA

153.600000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

VG-4501CA.

122.880000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

CMOS

N/A ppm

-40 to 85 °C

+/-50 ppm

Included absolute pull range

≤ 25 mA

VG-4232CA

61.440000 MHz

GGC-T

7.00 x 5.00 x 1.40 mm

CMOS

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 35 mA

VG-4513CA

122.880000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 65 mA

VG-4513CA

122.880000 MHz

GFCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 65 mA

VG-4513CA

153.600000 MHz

GFCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 65 mA

VG-4513CA

148.351648 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 65 mA

爱普生日产有源压控兆赫兹晶振编码列表：

Product Number

Model

Frequency

Frequency stability

LxWxH

Output Wave

Frequency Control Range

Temperature

Frequency tolerance

25°C Aging

I[Max]

X1G0036910116

VG-4512CA

157.286400 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

X1G0036910134

VG-4512CA

153.600000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 60 mA

X1G0037710002

VG-4501CA.

122.880000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

CMOS

N/A ppm

-40 to 85 °C

+/-50 ppm

Included absolute pull range

≤ 25 mA

X1G0039210002

VG-4232CA

61.440000 MHz

GGC-T

7.00 x 5.00 x 1.40 mm

CMOS

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 35 mA

X1G0041411001

VG-4513CA

122.880000 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 65 mA

X1G0041411002

VG-4513CA

122.880000 MHz

GFCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 65 mA

X1G0041411004

VG-4513CA

153.600000 MHz

GFCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 65 mA

X1G0041411006

VG-4513CA

148.351648 MHz

GGCT

7.00 x 5.00 x 1.60 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 65 mA

VG-4513CA CB

所有进口贴片晶振和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。EPSON晶体,压控晶振,VG-4513CA晶振,X1G0041411001晶振

同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的贴片石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。

7050晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。EPSON晶体,压控晶振,VG-4501CA晶振,X1G0037710002晶振

驱动能力:驱动能力说明振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.EPSON晶体,压控晶振,VG-4513CA晶振,X1G0041411001晶振
