EPSON晶体,压控晶振,VG-4232CA晶振,X1G0039210002晶振
频率：60~80MHZ

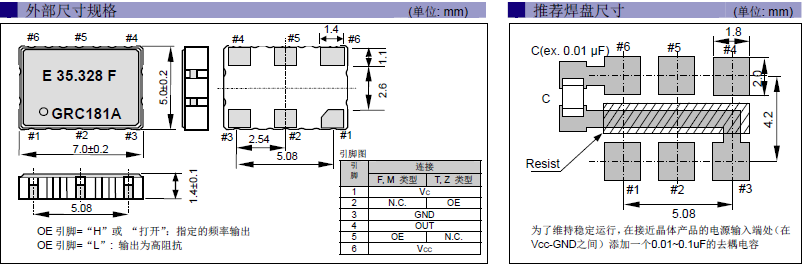

尺寸：7.0*5.0mm
精工爱普生株式会社（总经理:碓井 稔,以下简称为“爱普生”）在2008年正式和深圳市金洛鑫电子有限公司签订在中国区域深圳总代理签订合作协议,在同年期间苏州爱普生水晶宣布将高端的贴片振荡器生产重心转移到中国苏州爱普生工厂生产,并且成立研发中心.因为智能手机,以及GPS卫星导航的普及,有源晶振得到迅速的发展,并且从早期5X7mm的体积演变到今天2520mm体积的温补晶振,压控晶振,以下是有源石英晶体振荡器部分产品型号,爱普生料号等.
爱普生贴片式石英晶振振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
EPSON晶体,压控晶振,VG-4232CA晶振,X1G0039210002晶振,石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。
贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
|
爱普生晶振规格 |
VG-4232CA晶振 |
|
驱动输出 |
CMOS |
|
常用频率 |
60~80MHZ |
|
工作电压 |
+3.3V（代表値） |
|
静态电流 |
（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO输出电压 |
0.8Vp-p min. |
|
TCXO输出负载 |
（10kΩ//10pF) ±10％ |
|
常规温度偏差 |
±20/30/50×10-6 (After 2 reflows) |
|
频率温度偏差 |
±30×10-6/-40℃～+85℃ |
|
±50×10-6/-55℃～+125℃（オプション） |
爱普生日产有源压控兆赫兹晶振型号列表：
|
Frequency | Frequency stability |
|
Output Wave | Frequency Control Range |
|
Frequency tolerance |
|
I[Max] | ||||||||||||||||||||||||||||||||||||||||||||
| VG-4512CA | 156.250000 MHz | JGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -20 to 70 °C | +/-50 ppm | Included in frequency tolerance | ≤ 60 mA | ||||||||||||||||||||||||||||||||||||||||||||
| VG-4512CA | 157.286400 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 60 mA | ||||||||||||||||||||||||||||||||||||||||||||
| VG-4512CA | 153.600000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 60 mA | ||||||||||||||||||||||||||||||||||||||||||||
| VG-4501CA. | 122.880000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | CMOS | N/A ppm | -40 to 85 °C | +/-50 ppm | Included absolute pull range | ≤ 25 mA | ||||||||||||||||||||||||||||||||||||||||||||
| VG-4232CA | 61.440000 MHz | GGC-T | 7.00 x 5.00 x 1.40 mm | CMOS | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 35 mA | ||||||||||||||||||||||||||||||||||||||||||||
| VG-4513CA | 122.880000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 65 mA | ||||||||||||||||||||||||||||||||||||||||||||
| VG-4513CA | 122.880000 MHz | GFCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 65 mA |
爱普生日产有源压控兆赫兹晶振编码列表：
|
Model | Frequency | Frequency stability |
|
Output Wave | Frequency Control Range |
|
Frequency tolerance |
|
I[Max] | ||||||||||||||||||||||||||||||||||||||||||||||||
| X1G0036910115 | VG-4512CA | 156.250000 MHz | JGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -20 to 70 °C | +/-50 ppm | Included in frequency tolerance | ≤ 60 mA | ||||||||||||||||||||||||||||||||||||||||||||||||
| X1G0036910116 | VG-4512CA | 157.286400 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 60 mA | ||||||||||||||||||||||||||||||||||||||||||||||||
| X1G0036910134 | VG-4512CA | 153.600000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 60 mA | ||||||||||||||||||||||||||||||||||||||||||||||||
| X1G0037710002 | VG-4501CA. | 122.880000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | CMOS | N/A ppm | -40 to 85 °C | +/-50 ppm | Included absolute pull range | ≤ 25 mA | ||||||||||||||||||||||||||||||||||||||||||||||||
| X1G0039210002 | VG-4232CA | 61.440000 MHz | GGC-T | 7.00 x 5.00 x 1.40 mm | CMOS | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 35 mA | ||||||||||||||||||||||||||||||||||||||||||||||||
| X1G0041411001 | VG-4513CA | 122.880000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 65 mA | ||||||||||||||||||||||||||||||||||||||||||||||||
| X1G0041411002 | VG-4513CA | 122.880000 MHz | GFCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 65 mA |
如何正确的使用有源晶振电处理：将电源连接到进口晶振指定的终端，确定正确的极性这目录所示。注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振，假如损坏那将不会工作。此外如果外接电源电压高于晶振的规定电压值，就很可能会导致石英晶振产品损坏。所以外接电压很重要，一定要确保使用正确的额定电压的振荡，但如果电压低于额定的电压值部分产品将会不起振，或者起不到最佳精度。EPSON晶体,压控晶振,VG-4232CA晶振,X1G0039210002晶振
有源晶振的负载电容与阻抗:负载电容与阻抗贴片晶振设置一个规定的负载阻抗值。当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时，指定的值这可能会导致问题例如：失真的输出波形。特别是设置电抗，根据规范的负载阻抗。输出频率和输出电平，当测量输出频率或输出水平，晶体振荡器调整的输入阻抗，测量仪器的负载阻抗晶体振荡器。当输入阻抗的测量仪器，不同的负载阻抗的晶体振荡器，测量输出频率或输出水平高，阻抗阻抗测量可以忽略。
机械处理:当7050晶振发生外置撞击时，任何石英晶体振荡器在遭到外部撞击时，或者产品不小心跌落时，强烈的外置撞击都将会导致晶振损坏，或者频率不稳定现象。不执行任何强烈的冲击石英晶体振荡器。如果一个强大的冲击已经给振荡器确保在使用前检查其特点。
晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。EPSON晶体,压控晶振,VG-4232CA晶振,X1G0039210002晶振
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过智能手机有源晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
如果振荡电路中负载电容的不同，可能导致金属面晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。
此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过7050mm六脚贴片晶体电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。
