EPSON晶体,温补晶振,TG-5035CE晶振,X1G0038310001晶振
频率：10~40MHZ

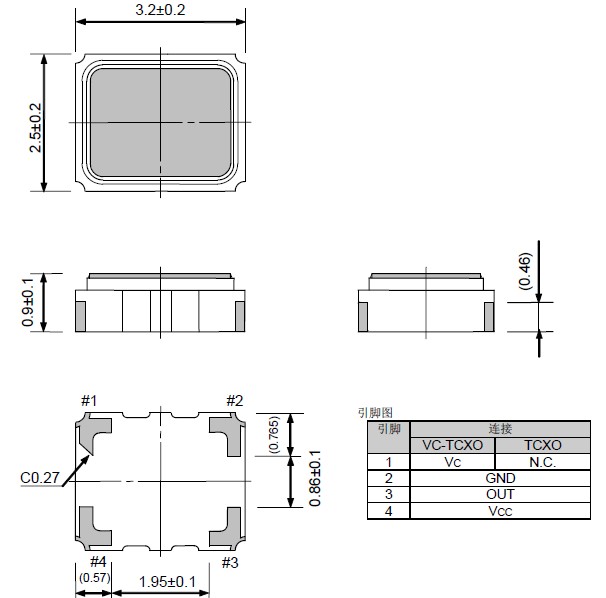

尺寸：3.2*2.5mm
爱普生晶振以音叉型石英晶体谐振器,（32.768KHZ）系列出名,目前爱普生品牌遍布全世界,而千赫兹的压电石英晶体应用范围也比较广阔,所有的时记产品都需要用上KHZ系列晶体,该系列产品具有小型,薄型石英晶体谐振器,特别适用于有小型化要求的市场领域.是对应陶瓷晶振（偏差大）和通常的石英晶体谐振器（偏差小）的中间领域的一种性价比出色的产品.最适用于HDD, SSD, USB数码产品,播放器、数码相机、笔记本电脑、移动电话等.等用途.
爱普生株式会社爱普生拓优科梦,（EPSON — YOCOM）1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产石英晶体振荡器,1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.
EPSON晶体,温补晶振,TG-5035CE晶振,X1G0038310001晶振,3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨的石英晶振晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础，提升了晶振厂家的竞争力，使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。
|
爱普生晶振规格 |
TG-5035CE晶振 |
|
驱动输出 |
LV-PECL |
|
常用频率 |
10~40MHZ |
|
工作电压 |
+1.7~3.3V（代表値） |
|
静态电流 |
（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO输出电压 |
0.8Vp-p min. |
|
TCXO输出负载 |
（10kΩ//10pF) ±10％ |
|
常规温度偏差 |
±20/30/50×10-6 (After 2 reflows) |
|
频率温度偏差 |
±30×10-6/-40℃～+85℃ |
|
±50×10-6/-55℃～+125℃（オプション） |
爱普生日产有源TCXO兆赫兹晶振型号列表：
爱普生日产有源TCXO兆赫兹晶振编码列表：
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
TG-5021CG
33.600000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
TG-5021CG
32.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
TG-5021CG
30.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
TG-5021CE
24.000000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.5 ppm
-40 to +85 °C
+/-5.00 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CE
19.200000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CE
16.369000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CE
16.368000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CE
16.369000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CE
26.000000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
Product Number
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
X1G0035810029
TG-5021CG
33.600000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
X1G0035810035
TG-5021CG
32.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
X1G0035810039
TG-5021CG
30.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
X1G0038210044
TG-5021CE
24.000000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.5 ppm
-40 to +85 °C
+/-5.00 ppm
≤ 1.5 mA
+/-1ppm
X1G0038310001
TG-5035CE
19.200000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
X1G0038310004
TG-5035CE
16.369000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
X1G0038310005
TG-5035CE
16.368000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
X1G0038310014
TG-5035CE
16.369000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
X1G0038310025
TG-5035CE
26.000000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。EPSON晶体,温补晶振,TG-5035CE晶振,X1G0038310001晶振
耐焊性：将进口晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于3225晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
如果振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。EPSON晶体,温补晶振,TG-5035CE晶振,X1G0038310001晶振
振荡补偿:除非在振荡电路中提供足够的负极电阻，否则会增加进口低相位晶振振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。
振荡电路的检查方法:振荡频率测量:必须尽可能地测量安装在小体积高精度晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过贴片晶体振荡器输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
